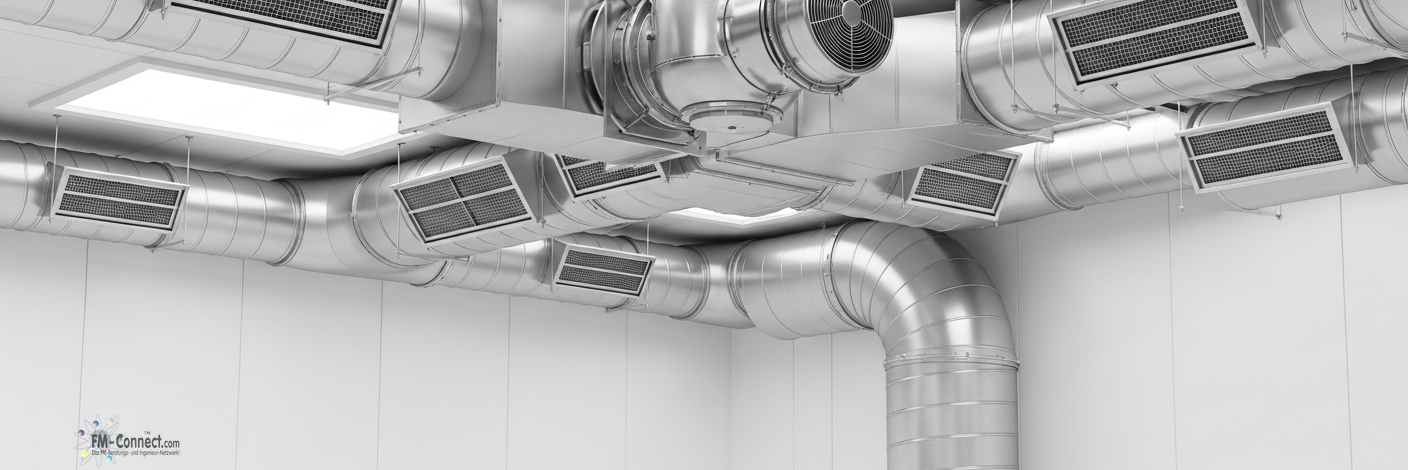

Mechanische Abluftsysteme

Die Anlagenbeschreibung ist das zentrale Referenzdokument für Behörden, Betreiber und Facility Management und bildet die Grundlage für Betrieb und Instandhaltung. Sie wird üblicherweise im frühen Planungsstadium (insbesondere HOAI-Leistungsphasen 3–5) erstellt und fasst alle technischen Eigenschaften der mechanischen Abluftanlage zusammen. Dazu gehören das Gesamtkonzept (z. B. Kanalsystem, Ventilatoren, Steuerungssysteme), die Funktionsweise (z. B. Ansaug- und Ausblasprinzip, Art der Regelung) sowie die wesentlichen Schnittstellen zu anderen Systemen (z. B. Heizung, Lüftungssteuerung, Brandschutz).
Mit der Anlagenbeschreibung lässt sich prüfen, ob das Anlagenkonzept vollständig ist und alle Anforderungen (z. B. geforderte Luftmenge, Luftqualität, Schallschutz) berücksichtigt wurden. Für die Genehmigung dienen die darin enthaltenen Pläne und Beschreibungen als Nachweis, dass die Anlage den bauordnungsrechtlichen und technischen Vorgaben entspricht. Im Betrieb ist die Anlagenbeschreibung ein wichtiges Nachschlagewerk: Sie erleichtert Wartungs-, Reinigungs- und Störungsprozesse, da sie Klarheit über Aufbau und Funktion des Systems schafft. Beispielsweise kann das Instandhaltungspersonal aus der Beschreibung entnehmen, welche Filtereinheiten einzusetzen sind oder welche Rohrleitungen besondere Prüfungen benötigen.

Der Antrag auf behördliche Genehmigung stellt die rechtmäßige Errichtung und Nutzung der Abluftanlage sicher und ist frühzeitig in den Projektablauf einzubinden. Er enthält sämtliche Unterlagen, die für die behördliche Prüfung erforderlich sind. Dazu gehören beispielsweise Lagepläne und Einbausituationspläne der Anlage, Nachweise über die Einhaltung von Schallschutz- und Brandschutzvorschriften sowie eventuell erforderliche Lufttechnikgutachten (z. B. bei Abluft mit gesundheitsgefährdenden Stoffen). Mit diesen Nachweisen wird geprüft, dass die geplante Anlage allen einschlägigen Bau- und Immissionsschutzvorgaben entspricht und dem vorgesehenen Betriebszweck dient.
Für das Facility Management dient der Genehmigungsantrag als Nachweis dafür, dass bei Inbetriebnahme alle behördlichen Auflagen erfüllt sind. Er ist notwendig, um Baumängel frühzeitig zu erkennen und spätere Änderungen abzusichern. Bei späteren Kontrollen oder Wiederinbetriebnahmen nach Umbauten lassen sich die ursprünglichen Genehmigungsunterlagen heranziehen, um zu überprüfen, ob erneut eine behördliche Zustimmung erforderlich ist. Ohne eine gültige behördliche Genehmigung dürfen die Bauausführung und die Inbetriebnahme nicht beginnen.

Die Berechnungs- und Auslegungsunterlagen stellen sicher, dass die Abluftanlage funktions- und arbeitsschutzgerecht dimensioniert ist. Im Rahmen der Entwurfsplanung (HOAI LPH 3) ermittelt der Fachplaner die erforderlichen Luftmengen für die einzelnen Abluftabzüge (z. B. pro Küche, Labor oder Produktionsbereich) und berechnet die notwendigen Kanalquerschnitte, Ventilatorleistungen und Druckverhältnisse. Dabei werden Druckverluste durch Rohre, Luftauslässe und Filter sowie die Strömungsgeschwindigkeit in den Kanälen berücksichtigt. Gleichzeitig erfolgt eine Schallberechnung (z. B. gemäß DIN 4109 oder EN ISO 3744) an relevanten Messpunkten, um den zulässigen Geräuschpegel einzuhalten. Sicherheitsreserven, etwa für Druckschwankungen oder Filterverschmutzung, werden bei der Auslegung ebenfalls eingeplant. Diese Nachweise sind wesentlich, um die Betriebssicherheit der Anlage zu garantieren: Sie zeigen, dass die Anlage unter den geplanten Bedingungen die erforderlichen Leistungen erbringt und alle sicherheitstechnischen Vorschriften beachtet wurden (z. B. ausreichende Reservekapazitäten für unerwartete Belastungssituationen). Für das Facility Management bieten die Auslegungsunterlagen eine nachvollziehbare Basis für spätere Erweiterungen oder für die Analyse von Leistungsabweichungen. Bei Umbauten oder beim Austausch von Komponenten lässt sich anhand der ursprünglichen Berechnungen überprüfen, ob die Dimensionierung weiterhin ausreicht oder anzupassen ist.

Ausschreibungspläne zeigen schematisch die räumliche Anordnung und Hauptelemente der Abluftanlage im Gebäude. Sie enthalten die Leitungsführung (Haupttrassen) sowie die Positionen wesentlicher Komponenten wie Ventilatoren, Zuluft- und Abluftleitungen und Anschlusspunkte an Lüftungsgitter oder Hauben. Diese Zeichnungen dienen als technische Grundlage für die Angebotserstellung der Bieter. Durch die einheitliche und detaillierte Darstellung wird sichergestellt, dass alle Bieter die Planung gleich verstehen und vergleichbare Angebote erstellen können.
Die Ausschreibungspläne minimieren Missverständnisse im Vergabeprozess: Sie veranschaulichen das geplante System und zeigen genau, welche Gebäudeteile angeschlossen werden müssen (z. B. Küchenhauben, Laborabzüge oder Maschinenabsauganlagen). Auf dieser Basis können die Bieter den Materialbedarf und den Arbeitsaufwand transparent ermitteln. Die enthaltenen Informationen fließen in das Leistungsverzeichnis ein und legen verbindlich fest, welche Leistungen erbracht werden sollen. Für das Facility Management sind Ausschreibungszeichnungen wichtig, um später die Positionen der Anlage in den Gesamtbauplänen zu erkennen und Umbau- oder Wartungsvorhaben zielgerichtet vorzubereiten.

Ausführungspläne enthalten alle notwendigen Details für die Montage der Abluftanlage. Sie führen die Inhalte der Ausschreibungspläne aus und zeigen beispielsweise exakte Anschlussdetails, Befestigungen an Wänden oder Decken sowie die Ausführung von Schallschutz- und Brandschutzmaßnahmen. In diesen Zeichnungen werden auch sicherheitsrelevante Bauteile wie Brandschutzklappen oder Rauchabzüge eingezeichnet.
Die Ausführungspläne minimieren Montagerisiken: Sie verhindern Kollisionen mit anderen Gewerken (z. B. Lüftungskanäle versus Elektro- oder Sanitärleitungen) und gewährleisten, dass alle Halterungen, Auflager und Schwingungsdämpfer korrekt dimensioniert sind. Im Rahmen der Qualitätssicherung dienen sie als Prüfdokumente, um zu kontrollieren, ob die installierte Anlage wie geplant umgesetzt wurde. Aus Sicht des Facility Management sind Ausführungszeichnungen die Grundlage für die spätere Dokumentation des Ist-Zustands: Sie werden – gegebenenfalls ergänzt um Änderungsvermerke – Teil der Revisionsunterlagen und ermöglichen eine exakte Nachverfolgung aller Anlagenteile im Betrieb.

Die Mess- und Funktionsnachweise dokumentieren die tatsächliche Leistung der Abluftanlage nach der Fertigstellung. In den Protokollen werden die wesentlichen Betriebsparameter festgehalten, wie die gemessenen Luftvolumenströme an den Abzügen und Auslässen, der erzeugte Unter- bzw. Überdruck im System sowie der Schalldruckpegel unter Volllast. Typische Messverfahren sind z. B. Volumenstrommessungen mit Schallrohren oder Balometern sowie Druckmessungen an Ventilatoren und Lüftungsauslässen.
Diese Nachweise dienen der Abnahme: Sie belegen, dass die Anlage die vertraglich vereinbarten Werte erreicht. Werden Soll-Ist-Abweichungen festgestellt (etwa geringere Luftmengen oder höhere Geräusche als geplant), ermöglichen die Messprotokolle gezielte Nacharbeiten, z. B. Nachstellung von Stellmotoren, Anpassung von Drosselklappen oder zusätzliche Dämmmaßnahmen. Für das Facility Management bilden diese Protokolle eine wichtige Grundlage, um den Betrieb zu optimieren und Wartungsintervalle anzupassen. Sie sind auch wichtig für die Dokumentation des Anlagenzustands im Betriebsverlauf und können im Rahmen von Audits oder Effizienzprüfungen herangezogen werden.

Diese Prüfprotokolle sind zwingend für die elektrische Betriebssicherheit der Abluftanlage. Sie dokumentieren, dass alle elektrischen Komponenten – wie Ventilatoren, Motoren, Steuerungseinheiten und Schaltschränke – von einer befähigten Person nach den aktuellen Vorschriften geprüft wurden. Nach DGUV Vorschrift 3 (früher BGV A3) muss die Anlage vor der ersten Inbetriebnahme und danach in regelmäßigen Abständen (i. d. R. jährlich) auf ihren sicheren Zustand überprüft werden.
Im Prüfprotokoll werden beispielsweise Isolations- und Schleifenwiderstände gemessen und die Funktionsfähigkeit von Schutzorganen dokumentiert. Bei festgestellten Mängeln müssen diese unverzüglich behoben und die Prüfung wiederholt werden. Für das Facility Management sind diese Unterlagen Teil der Betreiberakte: Sie dienen als Nachweis bei Audits oder Prüfungen durch Versicherer und Behörden, dass die Anlage den geltenden elektrotechnischen Sicherheitsnormen entspricht. Nur mit gültigen Prüfprotokollen darf die Anlage rechtmäßig betrieben werden.

Das Anlagenbuch (auch Anlagenverzeichnis oder Asset-Register genannt) ist ein zentrales Instrument für den Betrieb, die Wartung und die strategische Planung. Es enthält eine vollständige Übersicht über alle technischen Komponenten der Abluftanlage – von Ventilatoren und Motoren über Filter, Sensoren und Regelventile bis hin zu Rohrleitungen und Dämmmaterialien. Zu jedem Bauteil sind Angaben wie Hersteller, Typ, Seriennummer, Einbauort und Inbetriebnahmedatum vermerkt. Zudem hält das Anlagenbuch die Wartungs- und Inspektionsintervalle fest, inklusive der durchgeführten Prüfungen mit Datum und verantwortlicher Person.

Das Anlagenbuch enthält zudem ein Protokoll aller Änderungen und Störungen: Umbauten, Erweiterungen oder Reparaturen werden chronologisch erfasst, ebenso wie außergewöhnliche Betriebszustände oder Ausfälle. Die Verantwortlichkeiten (interne Techniker, externe Dienstleister) sind aufgeführt, um bei Bedarf schnell die richtigen Ansprechpartner zu finden. Damit erfüllt das Anlagenbuch die Anforderungen der Betreiberpflichten und relevanter Richtlinien (z. B. VDI 3810) an eine lückenlose Dokumentation. Für das Facility Management ist das Anlagenbuch unverzichtbar: Es unterstützt die Planung von Wartungsverträgen, bildet die Grundlage für Ersatzteilbevorratung und ermöglicht fundierte Investitionsentscheidungen über Neuanschaffungen oder Modernisierungen. So stellt das Anlagenbuch eine nachhaltige Basis für das Lebenszyklusmanagement der technischen Anlagen dar.

Die Übersicht der Verjährungsfristen stellt sicher, dass Mängelansprüche fristgerecht erkannt und geltend gemacht werden. Sie listet systematisch auf, wann die Gewährleistungsfristen nach Abnahme enden – typischerweise nach den Regelungen der VOB/B (z. B. fünf Jahre für Bauwerke, zwei Jahre für technische Installationen) oder nach den gesetzlichen Vorschriften des BGB. Für jedes Gewerk oder Bauteil sind das Abnahmedatum und das Fristende vermerkt sowie der jeweilige Auftragnehmer genannt.

Das Facility Management nutzt diese Übersicht, um rechtzeitig Prüfungen auf mögliche Baumängel einzuleiten und diese beim zuständigen Gewerk zu reklamieren. Wird eine Frist versäumt, verfallen die Ansprüche gegen den Lieferanten oder Unternehmer. Mit dieser Dokumentation sind alle Beteiligten über die Garantiezeiträume informiert. Sie schafft damit Rechtssicherheit und unterstützt ein systematisches Gewährleistungsmanagement im Betriebsalltag.

In LPH 5 wird die ausführungsreife Dimensionierung der Abluftanlage erstellt. Der TGA-Fachplaner stellt damit sicher, dass alle Komponenten (Ventilatoren, Kanäle, Klappen etc.) mit den erforderlichen Volumenströmen und Druckverlusten ausgelegt sind. Diese Planunterlagen müssen gewährleisten, dass die geplanten Anlagen „funktional, normgerecht und betriebsoptimiert“ realisiert werden. Insbesondere ist zu prüfen, dass die Luftvolumenströme die Vorgaben nach DIN EN 16798-1/-3 und die Anforderungen der ASR A3.6 für Luftqualität und Arbeitsschutz erfüllen. Durch die Auslegung nach den einschlägigen Vorschriften (z. B. Höchstwerte für CO₂, Schadstoffe, Zugluft) und unter Beachtung von Schall- und Energieeffizienz-Parametern wird die Basis für einen energieeffizienten, normkonformen und sicheren Betrieb gelegt.

In der LPH-7-Phase werden die bisherigen Auslegungsunterlagen auf Basis der tatsächlich vergebenen Geräte und Herstellerdaten aktualisiert. Der TGA-Fachplaner integriert die genauen Leistungskennwerte der ausgewählten Fabrikate und rechnet gegebenenfalls Druckverluste und Volumenströme neu. Dadurch wird sichergestellt, dass die ausführenden Firmen exakt die im Leistungsverzeichnis beschriebenen Systeme errichten. Die Unterlagen bleiben damit ausführungsreif und konsistent, wie es auch in LPH 5 gefordert ist. Unklare oder fehlende Angaben müssen jetzt noch geklärt werden, um abweichungsfreie Umsetzung und einen störungsfreien Betrieb zu garantieren.

Die Lebenszykluskostenberechnung erfasst alle Kosten einer Anlage von der Planung bis zum Rückbau. Sie umfasst nicht nur die einmaligen Baukosten, sondern auch fortlaufende Ausgaben für Energie, Wartung und den Ersatz von Anlagenteilen. Nach VDI 2067 ist diese ganzheitliche Betrachtung unverzichtbar, um verschiedene Ausführungsvarianten wirtschaftlich zu vergleichen. Eine fundierte LCC-Analyse ermöglicht wirtschaftlich begründete Entscheidungen und trägt zu einer nachhaltigen Anlagenstrategie bei. Durch die Bewertung von Investitions- gegenüber Betriebskosten lässt sich nachvollziehen, welche Lösung über den gesamten Lebenszyklus am kostengünstigsten ist.

Die Betriebskostenrechnung listet alle laufenden Betriebskosten der Anlage auf, etwa für Strom, Ersatzteile, Wartungsverträge und Verbrauchsmaterialien. Damit dient sie der langfristigen Kostenkontrolle im Facility Management. Insbesondere bei Investitionsentscheidungen spielt sie eine Rolle: Nach EU-Richtlinien müssen nicht nur Anschaffungskosten, sondern auch die Folgekosten berücksichtigt werden. Durch die Ermittlung von Energie- und Instandhaltungskosten können Betreiber Budgets planen, interne Benchmarks bilden und Ansätze zur Effizienzsteigerung identifizieren. Ein effizientes Energiemanagement zielt darauf ab, diese laufenden Kosten zu minimieren und so die Wirtschaftlichkeit der Anlage zu verbessern.

Bestands- und Revisionsunterlagen erfassen den tatsächlichen Ist-Zustand der Anlage (As-Built-Dokumentation) inklusive aller Leitungsverläufe, Komponenten und Einregulierungsergebnisse. Sie sind die Grundlage für spätere Umbauten, Sanierungen und Überprüfungen. Nur mit vollständigen Bestandsplänen können Ingenieure später präzise nachrechnen und Erweiterungen planen. Fehlende oder veraltete Dokumentation führt oft zu Fehlplanungen und unnötigen Kosten im Betrieb. Die Revisionsunterlagen sorgen somit für die Revisionssicherheit: Sie belegen jederzeit nachvollziehbar, was real gebaut wurde, und enthalten aktualisierte Leistungsdaten sowie Abweichungsnachweise, wenn sich der Anlagenzustand verändert hat.

Für Systeme zur Nachbehandlung von Küchenabluft (z. B. UV-, Ozon- oder Plasmabehandlung) ist laut DIN EN 16282-8 eine ausführliche deutsche Betriebsanleitung Pflicht. Diese Anleitung beschreibt Aufbau und Funktionsprinzip der Nachbehandlungseinheit und enthält alle sicherheitsrelevanten Hinweise – etwa zur Gefährdung durch UV-Strahlung oder Hochspannung. Außerdem legt sie die regelmäßigen Reinigungs- und Wartungsintervalle fest. Der Hersteller ist nach Produktsicherheitsgesetz verpflichtet, jedes Gerät mit einer vollständigen Betriebs- und Wartungsanleitung auszuliefern. Fehlende oder unklare Unterlagen gefährden die Betriebssicherheit und können die CE-Konformität eines Geräts infrage stellen.

Alle elektrischen und elektronischen Betriebsmittel müssen mit betriebsspezifischen Betriebs- und Sicherheitsanleitungen ausgeliefert werden. Diese enthalten beispielsweise technische Beschreibungen, Warnhinweise bei Berührung spannungsführender Teile, Anleitungen zu Schutzmaßnahmen und Angaben zu Wartungs- bzw. Prüffristen. Sie sind gemäß Produktsicherheitsgesetz und EU-Niederspannungsrichtlinie Bestandteil der Produktdokumentation. Wie die FM-Praxis betont, sind Produktunterlagen rechtsverbindlich – sie ersetzen jedoch nicht die generischen Betriebsanweisungen des Betreibers. Im Sinne des Arbeitsschutzes sind diese Anleitungen Ausgangspunkt für die Unterweisung des Wartungspersonals und für die Dokumentation durchgeführter Prüfungen.

Gemäß HOAI zählt das Erstellen eines fachübergreifenden Betriebshandbuchs zu den besonderen Leistungen in LPH 8. Dieses Gesamtbetriebsbuch wird in Zusammenarbeit aller Gewerke (Heizung, Lüftung, Elektro usw.) erstellt. Es beschreibt die Betriebszustände und Schnittstellen zwischen den technischen Systemen sowie das Verhalten im Störungs- oder Brandfall. In ihm sind auch Notfallkonzepte und Abläufe festgehalten, damit im Alarmfall alle Komponenten abgestimmt arbeiten. Eine solche interdisziplinäre Anleitung ist essenziell, um den Betrieb komplexer Anlagen übergreifend zu koordinieren und Bedienungsfehler zu vermeiden.

Das Betriebsbuch ist ein zentrales Instrument des Facility Managements für den nachvollziehbaren Anlagenbetrieb. Hier werden sämtliche Betriebsdaten erfasst – Betriebsstunden, Störfälle, Wartungs- und Instandhaltungsmaßnahmen sowie alle Prüfungen. Die VDI-Richtlinie 3810-1 empfiehlt eine lückenlose Dokumentation im Anlagenbuch. Ein gut geführtes Betriebsbuch erhöht die Transparenz und Nachvollziehbarkeit des Anlagenbetriebs und bildet die Grundlage für Optimierungen und Auditnachweise. Bei Betriebsprüfungen dient es als Beleg dafür, dass alle Betreiberpflichten (z. B. Wartung gemäß BetrSichV) eingehalten wurden.

Die Brandfall-Steuermatrix legt fest, wie sich die Lüftungs- und Entrauchungsanlage bei Feuer oder Gefahren verhält. In dieser Matrix sind alle Abschalt- und Umschaltlogiken der Anlagenkomponenten, die Prioritäten der Eingriffe und die Schnittstellen zur Brandmeldeanlage dokumentiert. TGA-Planer und Brandschutzingenieure erstellen sie gemäß VDI 3819-3 gemeinsam. Die Matrix schafft Eindeutigkeit im Brandfall – sie ist für die behördliche Abnahme und für die Betriebssicherheit unabdingbar. Insbesondere in Sonder- oder sicherheitsrelevanten Gebäuden (Krankenhaus, Labor, Parkhaus o. Ä.) ist die Steuermatrix Bestandteil der Brandschutz-Dokumentation.

Die Lösungsdarstellung in LPH 5 bietet einen ausführungsreifen Plan der Abluftanlage und bildet damit die Grundlage für die Detailabstimmung aller Gewerke. Sie beinhaltet detaillierte Pläne und Zeichnungen des Systemaufbaus, der Luftführung, Geräteanordnung und Schnittstellen. Durch diese vollständige Dokumentation können Architektur-, Statik- und Brandschutzaspekte eng koordiniert werden, was Ausführungsfehler verhindert und Haftungsrisiken mindert. Eine präzise Ausführungsplanung erlaubt Kollisionsprüfungen bereits im Büro, vermeidet teure Nachträge und gewährleistet, dass alle am Bau Beteiligten klare Vorgaben zur Umsetzung erhalten.

Die Lösungsbeschreibung dokumentiert die endgültig ausgeschriebene Systemlösung nach Abschluss der Vergabe. Sie listet alle ausgewählten Komponenten mit Herstellerangaben, Leistungsdaten und Schnittstellen auf und hält Abweichungen vom ursprünglichen Entwurf sowie technische Klärungen fest. Damit schafft sie eine lückenlose Nachvollziehbarkeit zwischen Planung, Ausschreibung und Ausführung. Die Dokumentation ist Teil der Vergabeunterlagen (gemäß ATV DIN 18379/18381) und bildet bei Projektabschluss die Grundlage für Nachtragsforderungen und Gewährleistungsprüfungen. Für den Betreiber ist die Lösungsbeschreibung zudem eine wichtige Referenz, denn hiermit kann jederzeit ermittelt werden, welche Anlage ursprünglich vereinbart wurde. Durch diese Transparenz zwischen Planung, Vergabe und Ausführung werden Haftungsrisiken minimiert und eine revisionssichere Dokumentation gewährleistet.

Diese Berichte fassen erfasste Betriebs- und Messdaten der Abluftanlage zusammen und werten sie aus. Typische Inhalte sind etwa Soll-Ist-Vergleiche der Luftvolumenströme, Energiedaten oder Sensorprotokolle. Die Analyse macht Leistungsverluste und Schwachstellen erkennbar und schlägt Optimierungen vor – etwa Anpassungen von Steuerungsparametern oder Wartungsintervallen zur Effizienzsteigerung. Solche datengetriebenen Auswertungen unterstützen moderne Instandhaltungsstrategien („predictive maintenance“) und bilden die Basis für ein kontinuierliches Energiemanagement. So können Betreiber und Planer auf Grundlage realer Betriebskennzahlen rechtzeitig nachsteuern und den Anlagenbetrieb nachhaltiger gestalten. Gleichzeitig legen diese Berichte die Effizienzkennzahlen fest, die für Abrechnungen und Audits benötigt werden.

Die Wartungsdokumentation enthält alle für den sicheren Betrieb der Abluftanlage erforderlichen Details. Sie legt fest, welche Wartungsintervalle einzuhalten sind, welche Bauteile regelmäßig geprüft werden müssen (Prüfpunkte) und welche Ersatzteile vorzuhalten sind. Nach DIN EN 13460 muss für die Anlage umfassende Instandhaltungsunterlagen erstellt werden, damit der Betreiber sie sachgerecht betreiben und warten kann. Eine vollständige Wartungsdokumentation ist daher zentral für die Betriebssicherheit und Lebensdauer der Anlage: Sie stellt sicher, dass alle Wartungsarbeiten nachvollziehbar ausgeführt werden und dient außerdem als Nachweis für Herstellergewährleistungen und behördliche Audits. Fehlende oder unvollständige Wartungsdaten können im Schadensfall die Betriebssicherheit gefährden und Haftungsfolgen nach sich ziehen.

Bei Dämm- und Brandschutzarbeiten an Lüftungsleitungen sind die Vorschriften der ATV DIN 18421 anzuwenden. Diese Norm regelt die Ausführung von Dämm- und Brandschutzarbeiten an technischen Anlagen. Dementsprechend muss jede Maßnahme durch detaillierte Nachweise begleitet werden: Dies umfasst Angaben zu den verwendeten Materialien und Schichtdicken, zu den nachzuweisenden Feuerwiderstandszeiten sowie zu den Einbau- und Abdichtungstechniken. Die Dokumentation muss beweisen, dass alle Anforderungen (zum Beispiel an Feuerwiderstand und Korrosionsschutz) erfüllt wurden. In der Bauabnahme dienen diese Nachweise als Grundlage für die behördliche Freigabe: Ohne umfassende Brandschutz- und Dämmsachverständigen-Nachweise kann die Abnahme für sicherheitsrelevante Gebäudeabschnitte verweigert werden.

Montage- und Betriebsanleitungen des Herstellers geben verbindliche Vorgaben für den Einbau und die Wartung von Brandschutzabschlüssen wie Brandschutzklappen oder -klappen. In Deutschland regelt die Muster-Verwaltungsvorschrift Technische Baubestimmungen (MVV TB) unter anderem, dass nach dem Einbau einer Brandschutzklappe deren ordnungsgemäße Funktion (Schließen) unbedingt geprüft werden muss. Die Herstellervorgaben enthalten daher genaue Anweisungen zu Einbaupositionen, Befestigungsmethoden, Dichtheitsprüfung und Inbetriebnahmeprüfungen. Nur wenn die Montage und die anschließenden Funktionsprüfungen gemäß diesen Anleitungen erfolgen, ist die brandschutztechnische Wirksamkeit garantiert und die Bauaufsicht erkennt die Maßnahme an.

Die Montageanleitung zu Brandschutzklappen beruht auf den Vorgaben der DIN EN 15650 („Lüftung von Gebäuden – Brandschutzklappen“). Diese Norm fordert unter anderem detaillierte Angaben zum Einbau und zur Instandhaltung der Klappen (z. B. Kapitel 8: „Angaben zum Einbau“ und „Angaben zur Instandhaltung“). Entsprechend enthalten Herstelleranleitungen verbindliche Hinweise zu Einbauöffnungen, Einbauorientierung, Befestigungsart und Dichtheitstests. Bei der Bauabnahme sind diese Dokumente zwingend vorzulegen: Sie belegen, dass die Brandschutzklappen nach den bauaufsichtlichen Vorgaben fachgerecht installiert wurden. Nur mit entsprechender Nachweisführung über korrekten Einbau und Prüfung können die Klappen in die Brandschutzkonzeption des Gebäudes aufgenommen werden.

Das Führen eines Bautagebuchs gehört nach HOAI (§34 in Verbindung mit Anlage 10, LPH 8) zu den Grundleistungen in der Objektüberwachung; Fachingenieure der TGA tragen daran mit (§53 HOAI). Im Bautagebuch werden täglich der Baufortschritt, besondere Ereignisse und Abweichungen vom Plan festgehalten. Dies gewährleistet, dass der tatsächliche Bauablauf jederzeit rekonstruierbar ist. Für den Bauleiter ist das Bautagebuch das wichtigste Medium, um über erledigte Arbeiten und festgestellte Mängel zu berichten. Im Streitfall oder bei späteren Nachforderungen dient es als objektiver Nachweis der Baugeschehnisse. Außerdem ist das Bautagebuch ein wesentliches Instrument der Qualitätssicherung: Durch detaillierte Einträge können Planabweichungen oder Ausführungsmängel frühzeitig erkannt und korrigiert werden.

Die Dokumentation des Vergabeverfahrens sichert, dass die Vergabe transparent und rechtlich einwandfrei erfolgt. Nach den Vergabevorschriften (§§ 6 UVgO, 8 VgV, 20 VOB/A) besteht eine ausdrückliche Pflicht zur lückenlosen Dokumentation – Leitprinzip ist dabei die Nachvollziehbarkeit aller Schritte. In der Praxis bedeutet das, dass Verfahrensart, Auswahl- und Zuschlagskriterien, Bewertungsmatrix und Entscheidungsschlüsse systematisch aufgezeichnet werden. So können Auftraggeber im Nachhinein jederzeit nachprüfen, warum ein bestimmter Bieter ausgewählt wurde. Diese Vergabeakten bilden im öffentlichen Sektor auch die Grundlage für mögliche Vergabenachprüfungen und rechtsstaatliche Kontrolle. Eine sorgfältige Vergabedokumentation minimiert Risiken von Rechtsverletzungen und schafft Rechtssicherheit für alle Beteiligten.

Bieter müssen gemäß VOB/A bzw. UVgO ihre Eignung durch entsprechende Nachweise belegen. Üblicherweise werden Nachweise für fachliche Qualifikation, Leistungsfähigkeit und Zuverlässigkeit verlangt. Dies beinhaltet typischerweise Referenzen zu vergleichbaren Projekten, Zertifikate über Qualitäts- oder Managementsysteme sowie Nachweise über die Qualifikation des Personals. Als Beleg der technischen Leistungsfähigkeit dienen insbesondere die Angabe von Referenzen, Beschreibungen der vorhandenen Ausrüstung und Nachweise über berufliche Qualifikationen. Solche Eignungsnachweise dienen der Auftraggeberseite dazu, die Seriosität und Kompetenz eines Bieters zu prüfen und so die Vergabeentscheidung abzusichern. Eine vollständige Dokumentation der Eignung reduziert Haftungsrisiken und verhindert spätere Beanstandungen der Vergabe.

Die Mengenermittlung erfasst alle mengenmäßigen Daten der Abluftanlage auf Grundlage der technischen Planung. Dazu gehören insbesondere die erforderlichen Luftvolumenströme in den verschiedenen Bereichen, die Gesamt- und Einzelkanallängen beziehungsweise Rohrlängen sowie die Stückzahlen wichtiger Geräte (z. B. Ventilatoren, Filter, Klappen) und Armaturen. Mit diesen Mengen wird eine realistische Kostenberechnung nach DIN 276 beziehungsweise ein Leistungsverzeichnis erstellt, was sowohl Kostensicherheit als auch Transparenz bei Ausschreibung und Abrechnung gewährleistet. Die Mengenermittlung ist dabei nicht statisch: Sie wird fortlaufend aktualisiert, sobald sich Planungsparameter ändern, und sichert so eine nachvollziehbare Kontrolle von Kosten und Leistungsumfang.

Das Funktionsschema stellt in der frühen Projektphase ein grob skizziertes Konzept der Abluftanlage dar. Es zeigt den prinzipiellen Luftweg (z. B. aus welchen Zonen die Luft abgesaugt wird und welche Hauptkomponenten wie Ventilatoren, Filter oder Wärmetauscher enthalten sind) sowie das geplante Steuerungsprinzip. Dieses schematische Bild dient als gemeinsame Grundlage für das fachübergreifende Verständnis und ermöglicht einen schnellen Variantenvergleich sowie die Erläuterung des Anlagenkonzepts gegenüber dem Bauherrn zur Genehmigung. Durch die frühzeitige Abstimmung über das Funktionsprinzip lassen sich spätere Planungsänderungen und damit verbundene Risiken minimieren.

Mit dem Entwurfsschema wird das Anlagenkonzept weiter konkretisiert und in einzelne Luftstränge aufgeteilt. In diesem Schritt werden die Luftwege detaillierter nach Nutzungseinheiten oder Systemabschnitten dargestellt und zentrale Regel- sowie Sicherheitseinrichtungen ergänzt. Das Strangschema zeigt beispielsweise, welcher Ventilator welche Rohrstränge versorgt, wo Klappen, Sensoren oder Rückschlagorgane angeordnet sind und wie redundante Sicherungen realisiert werden. Das Ergebnis dient als verbindliche Grundlage für die Entwurfsfreigabe und ermöglicht eine genaue Kostenberechnung, da alle wesentlichen Komponenten und ihre Anordnung transparent aufgezeigt werden.

Das ausführungsreife Funktions- und Strangschema enthält alle Details, die für Montage und Inbetriebnahme erforderlich sind. Hier werden sämtliche Bauteile eindeutig gekennzeichnet und beschriftet – etwa Ventilatoren, Motoren, Klappen und Sensoren – und die genauen Regelungsparameter sowie elektrischen Schnittstellen dokumentiert (z. B. Anschlusskennzeichen oder Steuerungspläne). Auf dieser Grundlage kann die ausführende Firma die Anlage nach den Vorgaben installieren und in Betrieb nehmen. Da dieses Schema alle technischen Merkmale und Schnittstellen der Anlage erfasst, dient es später als wichtige Referenz für Wartung, Fehleranalyse und Optimierung im Betrieb.

Das Funktions- und Strangschema im Vergabestand gleicht die ursprüngliche Planung mit den tatsächlich vergebenen Lieferungen und Leistungen ab. Hier werden beispielsweise die im Leistungsverzeichnis ausgeschriebenen Komponenten aktualisiert, indem sie den ausführenden Firmen zugeordnet und etwaige geänderte Geräte oder Mengen vermerkt werden. So entsteht ein Dokument, das für alle Beteiligten klar darlegt, welche Firma welches Gerät oder welche Leistung liefert und wie die Anlage letztlich ausgeführt wird. Dieses Abgleichschema stellt sicher, dass Planung und Ausführung übereinstimmen, und schafft Transparenz, um spätere Nachträge oder Missverständnisse zu vermeiden.

Die Schnittstellenmatrix gibt einen strukturierten Überblick über alle Gewerke und deren Schnittstellenpunkte in Bezug auf die Abluftanlage. In ihr sind die Aufgaben und Zuständigkeiten der beteiligten Fachdisziplinen festgehalten – etwa, wer für Gebäudeöffnung und Wanddurchführungen, wer für die elektrische Anbindung oder wer für die Berechnung der Luftströme verantwortlich ist. Die Matrix benennt auch Übergabepunkte (z. B. Zuständigkeiten für Kanalanschlüsse, Steuerleitungen oder Rauchmelder) und zeigt auf, welche Informationen jeweils übergeben werden müssen. Als zentrales Koordinationsinstrument hilft die Schnittstellenmatrix, Doppelarbeiten und Konflikte zu vermeiden, und stellt eine geordnete Zusammenarbeit von Planung, Bau und Betrieb sicher.

Wartungsanleitungen für Brandschutzklappen werden vom Hersteller bereitgestellt und müssen exakt befolgt werden. Nach DIN EN 15650 enthalten sie genaue Vorgaben zu Inspektions- und Wartungsintervallen, Funktionsprüfungen sowie Hinweisen zum Austausch defekter Teile. Da Brandschutzklappen für die Aufrechterhaltung von Brandabschnitten und die Sicherheit von Personen entscheidend sind, sind die Wartungsanleitungen verpflichtender Bestandteil der brandschutztechnischen Dokumentation. Sie dienen auch als Nachweis gegenüber Behörden oder Gutachtern, da nur bei Einhaltung dieser Vorgaben die Betriebserlaubnis und der Versicherungsschutz für die Anlage gewährleistet sind.

Ein Wartungsbericht dokumentiert systematisch alle durchgeführten Wartungs- und Inspektionsarbeiten an der Abluftanlage. Er enthält Datum, Art der Maßnahme, festgestellte Befunde und gegebenenfalls Empfehlungen für weiterführende Maßnahmen. Der Bericht wird typischerweise von der ausführenden Instandhaltungsfachkraft erstellt und bildet einen zentralen Nachweis über den technischen Anlagenzustand. Für Audits, Gewährleistungsansprüche und die langfristige Anlagensteuerung ist er unverzichtbar, da er Transparenz über die bisherigen Instandhaltungsmaßnahmen schafft und als Grundlage für künftige Entscheidungen dient.

Der Instandhaltungsplan fasst alle geplanten Wartungs- und Instandhaltungsmaßnahmen systematisch zusammen und legt Strategien, Intervalle und Ressourcen fest. Er orientiert sich an den Vorgaben der DIN EN 15331 und DIN EN 13306, die eine strukturierte Planung und Überwachung von Instandhaltungsleistungen fordern. Im Plan werden beispielsweise vorbeugende und zustandsorientierte Maßnahmen unterschieden, Verantwortlichkeiten und benötigtes Personal definiert sowie Zeiträume für regelmäßige Inspektionen und Erneuerungen eingetragen. Diese übergeordnete Planung sichert einen reibungslosen Anlagenbetrieb, indem Instandhaltungsbedarfe frühzeitig erkannt und Budgets entsprechend kalkuliert werden.

Der Wartungsplan (oder Wartungskalender) setzt die Vorgaben des Instandhaltungsplans in konkrete Termine um. Er listet für jede geplante Maßnahme das Datum, die zuständigen Personen und die Prüfpunkte auf, sodass alle Wartungsaktivitäten termingerecht durchgeführt werden können. Ein gut gepflegter Wartungsplan unterstützt die Einhaltung behördlicher Vorschriften und Herstellerempfehlungen – er stellt sicher, dass Pflichtprüfungen und Inspektionen nicht versäumt werden. Durch diese zeitliche Steuerung wird die Verfügbarkeit der Anlage maximiert und Compliance-Anforderungen zuverlässig erfüllt.

Nach DIN EN 13306 umfasst die Inventarliste alle einzelnen Einheiten (Anlagen, Geräte) mit ihrem jeweiligen Standort. Im Facility Management ist die Inventarliste ein zentrales Element des Instandhaltungsmanagements: Sie verknüpft technische Anlagen mit Wartungszyklen, Zuständigkeiten und Kosten. Eine vollständige Inventarisierung aller Abluftkomponenten (z. B. Ventilatoren, Kanäle, Filter, Brandschutzklappen) bildet die Grundlage für die Wartungsplanung, das Ersatzteilmanagement und die Lebenszyklusanalyse. Durch die digitale Erfassung lassen sich Prüf- und Wartungsintervalle exakt planen und nachverfolgen. Dadurch wird die Anlagenzuverlässigkeit erhöht und Transparenz für Audits oder Betreiberwechsel geschaffen.

Das Aufgabenklärungsprotokoll ist ein Ergebnis der HOAI-Leistungsphase 1 (Grundlagenermittlung) und legt alle projektspezifischen Anforderungen systematisch fest. Es dokumentiert die Nutzungsanforderungen an die Abluftanlage, die Randbedingungen (z. B. Standortgegebenheiten, gesetzliche Vorgaben, bestehende Infrastruktur) und die Zielparameter des Bauherrn (Leistungsanforderungen, Emissionsgrenzwerte usw.). Gemäß HOAI bildet die Grundlagenermittlung die Basis des Projekts und dient der Klärung von Aufgabenstellung, Rahmenbedingungen und Planungszielen. Die Aufgabenklärung stellt somit sicher, dass alle Beteiligten ein gemeinsames Verständnis haben und minimiert spätere Änderungen im Planungsprozess. Sie bildet die Grundlage für die weitere Planung und die erforderlichen Genehmigungen.

Die Kostenberechnung wird in der Entwurfsphase (HOAI LPH 3) auf Grundlage der vorliegenden Planung erstellt und erfolgt nach DIN 276. Sie enthält eine detaillierte Kostengliederung (z. B. in den Kostenarten 300/400 für technische Anlagen) sowie Mengenansätze und Einheitspreise für alle Leistungen. Diese Berechnung ermittelt die voraussichtlichen Gesamtkosten der Abluftanlage und dient als Entscheidungsgrundlage für die Budgetfreigabe. Sie ermöglicht es, die Wirtschaftlichkeit verschiedener Ausführungsvarianten zu bewerten und bildet ein zentrales Instrument der Kostenkontrolle.

Die Kostenermittlung dokumentiert den laufenden Soll-/Ist-Vergleich der Kosten während der Realisierung (insbesondere in HOAI LPH 8/9). Sie dient der fortschreitenden Kostenkontrolle: Abweichungen von der ursprünglichen Kostenberechnung werden erfasst und analysiert. Auf dieser Grundlage können Ursachen und Verantwortlichkeiten von Mehraufwendungen aufgezeigt und Gegenmaßnahmen (z. B. Nachtragsmanagement, Leistungsverzichte) eingeleitet werden. Die fortgeschriebene Kostenübersicht ist ein wichtiges Instrument für das Projektcontrolling und das Reporting gegenüber Auftraggeber und Stakeholdern.

Nach Abschluss der Vergabe wird ein Kostenanschlag erstellt, der die tatsächlich vereinbarten Vergabepreise der Aufträge enthält. Er prognostiziert die finalen Projektkosten und bildet eine wesentliche Grundlage für die Finanz- und Vertragsplanung. Im Kostenanschlag werden zudem mögliche Nachtragsrisiken berücksichtigt. Zusammen mit der Kostenberechnung und Kostenermittlung ermöglicht er eine durchgängige wirtschaftliche Steuerung des Projekts von der Planung bis zur Realisierung.

Im Rahmen der Abnahme und Inbetriebnahme der Abluftanlage werden Leistungs- und Funktionsmessungen durchgeführt. Typische Messgrößen sind Luftvolumenströme, Druckverhältnisse (z. B. Ventilatordruck) und Schallpegel. Die Ergebnisse werden in Messprotokollen dokumentiert, um nachzuweisen, dass die Anlage die geforderten Betriebsparameter erfüllt. Für die Prüfungen gelten einschlägige Normen und Regelwerke (z. B. DIN EN 12599 für Lüftungsanlagen oder VDI-Richtlinien). Die Messprotokolle belegen die funktionale Qualität der Anlage. Nach Abnahme dienen sie als Referenz für den späteren Betrieb und ermöglichen ggf. Optimierungen.

Diese Nachweisdokumente werden im Zuge der Ausführung der Dämm- und Brandschutzmaßnahmen erstellt. Sie bestätigen, dass alle Arbeiten den bauordnungsrechtlichen und vertraglichen Vorgaben entsprechen. Nach VOB/C (DIN 18421) müssen die statische Tragfähigkeit der Anlagenteile und die einzuhaltenden Feuerwiderstandsklassen nachgewiesen werden. Auch die Wärme- und Schallschutzmaßnahmen sind zu dokumentieren. Diese Nachweise werden bei der Bauaufsicht und bei der Abnahme vorgelegt und sichern die bauliche Integrität und den Brandschutz der Anlage.

Beim Objektbegehungs- oder Zustandsbericht wird der aktuelle technische Zustand der Abluftanlage systematisch erfasst. Der TGA-Fachplaner dokumentiert vorhandene Mängel, Verschleißerscheinungen und Abnutzungszustände aller Komponenten. Auf dieser Basis werden priorisierte Handlungsempfehlungen für Wartungs-, Instandsetzungs- oder Austauschmaßnahmen ausgesprochen. Der Zustandsbericht dient als strategische Entscheidungsgrundlage für Instandhaltungs- und Investitionsplanungen im Facility Management und unterstützt die Priorisierung kommender Maßnahmen.

Anschluss- und Einbindungspläne beschreiben, wie externe Komponenten (z. B. eingebaute Ventilatoren, Filter oder Klimageräte) physisch und technisch in die vorhandene Anlage integriert werden. Sie enthalten Angaben zu den erforderlichen Medienanschlüssen (z. B. Luft- und Rohrleitungen, elektrische Anschlüsse), zu den Leistungsdaten und zu sonstigen Schnittstellen. Damit wird sichergestellt, dass neue Geräte korrekt an Luftkanäle, Stromkreise und Steuerungen angeschlossen werden können. Diese Pläne unterstützen die Inbetriebnahme und dienen bei Umbauten oder Störungen als Referenz für den fachgerechten Anschluss.

Das Planungskonzept ist ein zentrales Dokument der Vorplanung (HOAI LPH 2) und legt das technische Gesamtkonzept für die Abluftanlage fest. Darin werden verschiedene Systemvarianten (z. B. zentrale vs. dezentrale Lüftung, mit oder ohne Wärmerückgewinnung) hinsichtlich Kosten, Energieeffizienz und Betriebseigenschaften verglichen. Ein besonderes Augenmerk liegt auf Redundanzen (z. B. Reserve-Ventilatoren) und auf den langfristigen Betriebszielen. Das Planungskonzept verbindet technische, wirtschaftliche und betriebliche Ziele zu einer ganzheitlichen Lösung und bildet die Grundlage für die spätere Ausführungsplanung sowie einen nachhaltigen Anlagenbetrieb.

Die Preisliste liefert eine zuverlässige wirtschaftliche Referenz über alle Projektphasen hinweg. Sie enthält einheitliche Leistungs- und Materialpreise sowie Kennwerte (z. B. aus dem Baukosteninformationszentrum BKI oder branchenspezifischen Datenbanken), die als Grundlage für Ausschreibungen, Kostenvergleiche und Nachtragskalkulation dienen. Durch die Verwendung dieser Kostenkennwerte wird die Kalkulierbarkeit der Projekte erhöht, und Abweichungen können schnell erkannt und erklärt werden. Der TGA-Fachplaner erstellt die Preisliste, um eine klare Kostenbasis zu schaffen. Damit werden bereits in der Planung sowie später während der Ausführung und im Betrieb die finanziellen Grundlagen für Kostenkontrolle und Budgetierung gelegt.

Die Produktspezifikation enthält alle wesentlichen technischen Daten der Brandschutzklappen, die für Prüfung und Einbau benötigt werden. Dazu gehören die geprüfte Feuerwiderstandsklasse (etwa E30, E60, E90 oder E120), der Typ des Auslöseelements (z. B. Thermofühler, Schmelzlot oder Federmechanismus) sowie spezifische Einbaubedingungen (Einbaulage, Einbaumaße, zulässige Leitungsführung). Mit dieser Dokumentation wird sichergestellt, dass die Brandschutzklappen gemäß DIN EN 15650 (und den zugehörigen Prüfverfahren, z. B. EN 1366-2 und EN 13501-3) korrekt ausgewählt und verbaut werden. Sie dient als Basis für brandschutztechnische Nachweise und Prüfungen sowie für die langfristige Wartung und Ersatzteilplanung der Klappen.

Das Mängelbeseitigungsprotokoll dokumentiert detailliert, wie alle während der Abnahme (nach § 640 BGB bzw. gemäß HOAI) festgestellten Mängel behoben wurden. Jede Abweichung wird darin mit der erforderlichen Maßnahme, der Frist zur Beseitigung und dem verantwortlichen Ausführenden festgehalten. Nach Abschluss der Arbeiten wird die Freigabe erteilt, die bestätigt, dass sämtliche Mängel ordnungsgemäß behoben sind. Dieses Protokoll stellt sicher, dass der Gewährleistungsbeginn rechtssicher dokumentiert ist und bietet im Falle späterer Rechtsstreitigkeiten oder Gewährleistungsansprüche klare Nachweise.

Das Prüfbuch dokumentiert elektrische Prüfungen und Wartungen an den elektrischen Komponenten der Lüftungsanlage (z. B. Motoren, Steuer- und Verteilerschränke, Beleuchtung). Nach DGUV Vorschrift 3 (ehemals BGV A3) müssen elektrische Anlagen und Betriebsmittel in regelmäßigen Abständen geprüft werden (üblich sind Intervalle von etwa vier Jahren oder nach wesentlichen Änderungen). Im Prüfbuch werden der Umfang der Prüfung, alle ermittelten Messwerte (beispielsweise Isolationswiderstände oder Schutzleiterwiderstände), die Bewertung der Ergebnisse (i.O. = in Ordnung / n.i.O. = nicht in Ordnung) sowie die prüfende Person festgehalten. Damit liefert das Prüfbuch einen umfassenden Nachweis über die elektrische Betriebssicherheit der Anlage und kann bei Prüfungen durch die Berufsgenossenschaft oder im Audit vorgelegt werden.

Das Raumbuch ist ein zentrales FM-Werkzeug, um alle raumbezogenen Informationen systematisch zu verwalten. Für jeden Raum enthält es Angaben wie Raumnummer und -name, Nutzung, Größe sowie die zugeordnete Lüftungsanlage und die berechneten Abluftvolumenströme. Nach VDI 6070-1 entsteht so ein konsistenter Datenbestand, der während Planung, Bau und Betrieb genutzt wird. Bei Umbauten oder Änderung der Nutzung lässt sich im Raumbuch leicht nachvollziehen, welche Räume von welcher Abluftanlage versorgt werden. Damit dient das Raumbuch als zentrales Nachschlagewerk, um Anlagenzuständigkeiten, technische Daten und mögliche Erweiterungen effizient zu steuern.

In der Vorplanung (Leistungsphase 2 nach HOAI) werden im Raumbuch die grundlegenden Anforderungen an die Lüftungstechnik je Raum erfasst. Hierzu zählen erwartete Nutzungsprofile (z. B. Büro, Küche, Labor), vorläufige Abluftvolumenströme sowie spezielle Hygieneanforderungen (etwa Fettabscheider für Küchenabluft). Dieser technische Teil des Raumbuchs hilft dem Fachplaner, verschiedene Systemvarianten (zentrale vs. dezentrale Anlagen) zu vergleichen und einen ersten Kostenrahmen abzuleiten. Ein vollständiges Raumbuch in dieser Phase bildet zudem die Basis für eine realistische Grobkalkulation und die spätere Detailplanung.

In der Entwurfsplanung (Leistungsphase 3) wird das Raumbuch weiter konkretisiert. Alle endgültigen Auslegungsdaten werden eingetragen, beispielsweise festgelegte Abluftvolumenströme, Nennförderleistungen der Ventilatoren, Kanalquerschnitte und Schachtrouten. Der TGA-Fachplaner dokumentiert diese detaillierten Planungsdaten im Raumbuch, wodurch die Grundlage für eine präzise Kostenberechnung sowie für die Erstellung von Genehmigungsunterlagen (z. B. für Luftreinhaltung, Schallschutz oder Bauanträge) gelegt wird. So unterstützt das Raumbuch nicht nur die Budgetermittlung, sondern auch die Kommunikation mit Behörden und anderen Fachplanern.

Das Reinigungskonzept legt fest, wie und in welchen Abständen die Lüftungs- und Abluftanlage gereinigt wird, um die Hygieneanforderungen nach VDI 6022 einzuhalten. Es beschreibt Reinigungsintervalle, Verfahren (z. B. Spiral-, Spray- oder Saugverfahren) und die zu reinigenden Anlagenteile (Luftleitungen, Ventilatoren, Filter, Brandschutzklappen) sowie die verantwortlichen Personen oder Dienstleister. Ein konsequent umgesetztes Reinigungskonzept ist entscheidend, um gesundheitliche Risiken (z. B. durch Schimmel oder Legionellenbildung) zu minimieren und die Anlageneffizienz zu erhalten. Es dient als Nachweis bei Hygieneaudits und trägt zur Betriebssicherheit und Arbeitsschutz ein.

Die Auditunterlagen fassen die Ergebnisse von Prüfungen der Abluftanlage zusammen – sei es intern durch das FM-Team oder extern durch Gutachter, Brandschutzexperten oder Auditoren. Untersucht wird, ob Planung und Ausführung den geltenden Normen und Vorschriften entsprechen (z. B. DIN 1946-6 für Lüftungsanlagen, VDI-Richtlinien oder technische Instandhaltungsnormen) und ob der laufende Betrieb (Luftvolumen, Druckverluste, Filterzustand, Schallpegel etc.) den Vorgaben entspricht. Typische Inhalte sind Dokumentationen der Prüfkriterien, festgestellte Abweichungen sowie daraus abgeleitete Korrekturmaßnahmen. Diese Unterlagen dienen als Nachweis gegenüber Zertifizierungsstellen, Aufsichtsbehörden oder bei Betreiberüberprüfungen und fördern die kontinuierliche Qualitätssicherung der Anlagen.

Emissions- und Schadstoffberechnungen quantifizieren die im Abluftstrom enthaltenen Stoffe und deren Belastung für die Umwelt. Dies betrifft beispielsweise Abluft aus Küchen (Fett und Ruß), Laboren oder Produktionsbereichen (Chemikalien, Feinstaub, CO₂, etc.). Der TGA-Planer ermittelt mithilfe geeigneter Berechnungsverfahren (beispielsweise nach der Technischen Anleitung zur Reinhaltung der Luft – TA-Luft oder länderspezifischen Vorschriften) die erwarteten Emissionsmengen. Mit diesen Berechnungen wird die Einhaltung gesetzlicher Grenzwerte sichergestellt. Sie sind Teil der Genehmigungsunterlagen (z. B. im Rahmen eines Immissionsschutzverfahrens) und liefern wichtige Daten für Nachhaltigkeitsberichte oder Umweltzertifizierungen.

In der Ausführungsplanung (Leistungsphase 5 nach HOAI) werden durch den TGA-Fachplaner detaillierte Pläne für alle Bauwerksdurchdringungen erstellt. Diese Pläne enthalten die genaue Lage, Form und Abmessungen aller notwendigen Schlitze und Durchbrüche in Wänden, Decken und Böden, beispielsweise für Lüftungsleitungen, Kabeltrassen oder Rohrleitungen. Damit wird sichergestellt, dass es während der Ausführung zu keinen Kollisionen mit tragenden Bauteilen oder anderen Gewerken kommt. Außerdem enthalten die Pläne die erforderlichen Brandschutzangaben, etwa welche Abschottungen an den Durchdringungen vorzusehen sind, um den baulichen Brandschutzanforderungen gerecht zu werden. Diese Dokumente bilden die Grundlage für die Bauausführung und sind wichtig für die Koordination aller Gewerke und die Qualitätssicherung. Durch diese präzise Planung in LPH 5 können nachträgliche Änderungen minimiert und teure Nachträge vermieden werden, da alle Beteiligten von Anfang an den Status quo der Bauwerksdurchdringungen kennen.

In der Leistungsphase 7 werden die Schlitz- und Durchbruchspläne an den Verlauf des Vergabe- und Ausführungsprozesses angepasst. Nachdem Angebote vorliegen und Unternehmen beauftragt wurden, prüft der TGA-Planer die ursprünglich geplanten Durchbrüche und aktualisiert sie bei Bedarf. Die Maße und Positionen der Durchbrüche werden feinabgestimmt, um zum Beispiel geänderte Geometrien oder tatsächliche Baustellenbedingungen zu berücksichtigen. Jedem Durchbruch wird zudem das ausführende Unternehmen (z. B. Lüftungsbauer, Elektroinstallateur) zugeordnet. Durch diese aktualisierten Pläne wird sichergestellt, dass die vergebene Leistung so umgesetzt wird, wie sie kalkuliert und geplant wurde. Gleichzeitig können alle Beteiligten erkennen, ob sich Änderungen gegenüber der ursprünglichen Planung ergeben haben, was die Abnahme erleichtert und Nachtragsforderungen verhindert. Die Einhaltung einschlägiger Normen wie DIN 18381 und DIN 18379 gewährleistet, dass die Ausführungsdetails (z. B. Dichtheit oder Materialqualität) den fachlichen Anforderungen entsprechen.

Der Schnittstellenkatalog fasst alle relevanten Übergabepunkte und Verantwortlichkeiten zwischen den Fachgewerken und Systemen zusammen. So wird beispielsweise festgehalten, wer die Stromversorgung für Lüftungsventilatoren bereitstellt, an welchem Punkt Messsignale an die Gebäudetechnik übergeben werden oder welche Planungsdaten vom Planer an den Betreiber übergeben werden müssen. Durch die klare Dokumentation, welches Gewerk für welche Aufgabe zuständig ist, wird sichergestellt, dass keine wichtigen Leistungen übersehen werden. Der Katalog fungiert während der Bauphase als zentrales Nachschlagewerk und unterstützt auch im laufenden Betrieb, indem er für das Facility Management eine Checkliste aller Schnittstellen bietet. Damit trägt er entscheidend dazu bei, dass die technische Gebäudeausrüstung reibungslos und sicher in Betrieb geht.

In der Ausführungsplanung erstellt der TGA-Planer detaillierte Stromlauf- und Funktionspläne der Abluftanlage. Diese Pläne zeigen, wie Ventilatoren, Sensoren (z. B. Rauchmelder oder Drucksensoren) und Aktoren (z. B. Brandschutzklappen) elektrisch miteinander verbunden sind. Alle Signalflüsse und Verriegelungslogiken werden dokumentiert, zum Beispiel welche Sensoren welche Aktoren ansteuern oder wie im Brandfall eine automatische Abschaltung der Anlage erfolgt. Diese Unterlagen sind die Basis für eine korrekte Verdrahtung und Programmierung der Steuerung bei der Inbetriebnahme. Im späteren Betrieb dienen sie als Nachschlagewerk, um Störungen schnell zu lokalisieren oder Anpassungen vorzunehmen. Nur so bleibt sichergestellt, dass alle Steuer- und Sicherheitsfunktionen der Anlage zuverlässig funktionieren.

Die Konformitätsbestätigung dokumentiert, dass die installierten Brand- und Rauchschutzabschlüsse (z. B. Brandschutzklappen oder Rauchabschottungen) fachgerecht und gemäß den Zulassungsbedingungen eingebaut wurden. Laut den technischen Baubestimmungen (MVV TB) und den Landesbauordnungen ist dies verpflichtend nachzuweisen. Die Bescheinigung des Installateurs enthält den Typ des verwendeten Abschlusselements, die genaue Einbaustelle (Gebäude, Etage, Raum) und bestätigt, dass die Einbauweise den Anforderungen der Produktzulassung oder des Prüfdokuments entspricht. Dieses Dokument ist für die Bauaufsicht und die behördliche Abnahme unerlässlich: Es gewährleistet, dass alle brandschutzrelevanten Komponenten vorschriftsmäßig eingebaut wurden. Ohne diese Bestätigung dürfen die betreffenden Durchbrüche in der Regel nicht abgenommen werden, da sonst wesentliche Brandschutzauflagen nicht nachweisbar wären.

Jeder Hersteller von Brand- und Rauchschutzabschlüssen (z. B. Brandschutzklappen oder Türen) stellt detaillierte Wartungsanweisungen für sein Produkt bereit. Diese Anweisungen geben vor, in welchen Zeitabständen (meist jährlich) welche Prüfungen durchzuführen sind – etwa die Funktionsprüfung der Klappenmechanik, die Kontrolle auf Verschmutzung oder Beschädigung und die Dokumentation der Ergebnisse. Gemäß den technischen Baubestimmungen (MVV TB) und Bauordnungen sind Betreiber verpflichtet, diese Wartungen durchzuführen und schriftlich zu dokumentieren, um die dauerhafte Betriebsbereitschaft sicherzustellen. Die wartungsprotokolle dienen gleichzeitig als Nachweis gegenüber Versicherungen und Behörden, dass die Brandschutzkomponenten ordnungsgemäß instand gehalten wurden. Fehlen die regelmäßigen Wartungsnachweise, kann dies im Schadensfall zu Haftungsproblemen führen. Diese Unterlagen sind daher integraler Bestandteil der Brandschutzorganisation im Facility Management.

Der Reinigungs- und Inspektionsbericht bestätigt, dass die Abluftanlage fachgerecht gereinigt wurde und nun hygienisch einwandfrei ist. Nach den Vorgaben der Richtlinie VDI 6022 werden dabei alle luftführenden Bauteile (Kanäle, Ventilatoren, Filter, usw.) auf Verschmutzungen und Mängel geprüft. Im Bericht wird dokumentiert, welche Bereiche gereinigt wurden, welche Verunreinigungen gefunden wurden und welche Reinigungsmaßnahmen durchgeführt wurden. Dieser Nachweis ist für den Betreiber essenziell, um Hygiene- und Arbeitsschutzvorgaben zu erfüllen. Bei Audits oder behördlichen Kontrollen dient der Inspektionsbericht als Beleg, dass die Anlage regelmäßig gewartet und auf hygienische Sicherheit überprüft wurde. Verantwortlich ist in der Regel ein zertifizierter Fachbetrieb für Lüftungsreinigung. Fehlende oder unzureichende Dokumentation kann bei Betriebskontrollen zu Beanstandungen führen.

Sorgfältig erstellte Ausschreibungsunterlagen bilden die Grundlage für eine faire und rechtssichere Vergabe. Der TGA-Planer definiert darin alle auszuführenden Leistungen, Anforderungen und technischen Spezifikationen der Abluftanlage. Dazu gehören Leistungspositionen, erforderliche Materialien, Qualitätsanforderungen und Prüfbestimmungen. Nach HOAI und VOB/A müssen diese Unterlagen eine klare, vollständige Beschreibung des Leistungsumfangs enthalten, damit Anbieter vergleichbare Angebote abgeben können. Die Ausschreibungsunterlagen werden Teil des Vertrags und legen die Basis für den späteren Bauauftrag. Eine präzise Leistungsbeschreibung hilft dabei, Missverständnisse zu vermeiden und dient als Maßstab für die spätere Abnahme.

Nach Eingang der Angebote wird der Vergabevorschlag erstellt, um die Auswahl des Bieters nachvollziehbar zu dokumentieren. In diesem Dokument werden die Angebote tabellarisch gegenübergestellt, inkl. Preis, Umfang und eventuellen Abweichungen von der Leistungsbeschreibung. Der Vorschlag enthält eine Bewertung der Angebote anhand festgelegter Kriterien (z. B. Preis, Lieferzeit, Referenzen) und begründet, welches Angebot als wirtschaftlichstes empfohlen wird. Damit wird die Entscheidung transparent und prüfbar gemacht. Der Vergabevorschlag dient den Entscheidern als Entscheidungsgrundlage und muss in der Regel vor der Vergabe vom Auftraggeber freigegeben werden. Dadurch wird sichergestellt, dass das Vergabeverfahren rechtskonform und nachvollziehbar abläuft.

Die VDMA-Richtlinie 24186 definiert ein standardisiertes Format für Wartungsdokumentationen technischer Anlagen. Für die Abluftanlage werden darin sämtliche erforderlichen Wartungs- und Inspektionsarbeiten aufgelistet, inklusive der empfohlenen Intervalle und benötigten Ersatzteile. Typische Inhalte sind Checklisten, Wartungsabläufe und Teileverzeichnisse. Ein solches strukturiertes Dokument hilft dem Facility Manager, Wartungsintervalle systematisch zu planen und externen Dienstleistern klare Vorgaben zu geben. Es unterstützt zudem Audits und Prüfungen, da es den Nachweis eines professionellen Instandhaltungsmanagements erbringt. Insgesamt trägt eine VDMA-konforme Dokumentation zu einer effizienten Instandhaltung bei und kann die Lebensdauer der Anlagen verlängern.

Die Instandhaltungsplanung übersetzt die technische Planung in eine betriebsfähige Organisationsstruktur. In den Leistungsphasen 6 und 7 der HOAI ist ausdrücklich festgelegt, dass die Vergabeunterlagen auch Wartungsleistungen und deren Organisation enthalten müssen. Für raumlufttechnische Anlagen verlangt die Technische Regel ASR A3.6, dass der Arbeitgeber vor Errichtung oder Anmietung eine Gefährdungsbeurteilung erstellt und Prüf- und Wartungsintervalle festlegt, die sich an den Herstellerangaben orientieren. VDI 6022 verlangt zudem eine Hygieneinspektion bei Inbetriebnahme sowie in Abständen von zwei Jahren (mit Luftbefeuchter) beziehungsweise drei Jahren (ohne Luftbefeuchter), und nur geschultes Personal darf die Arbeiten durchführen. Eine präventive Instandhaltungsstrategie reduziert Störungen, verlängert die Lebensdauer der Anlage und ermöglicht eine verlässliche Kostensteuerung. Die Planung umfasst die Festlegung von Wartungsintervallen (z. B. jährliche Funktionskontrolle, halbjährlicher Filterwechsel, regelmäßige Reinigung), Verantwortlichkeiten (Betreiber, Fachfirma, Facility-Management-Team) und benötigten Ressourcen (Budget, Ersatzteile, Personal). Durch die Dokumentation lässt sich die Einhaltung gesetzlicher Vorgaben nachweisen und eine Auditfähigkeit sicherstellen.

Die HOAI verpflichtet in der Entwurfsphase zur Berechnung und Bemessung der technischen Anlagen, zur Abschätzung von Energie- und Betriebskosten sowie zur Detaillierung von Betriebskosten- und Wirtschaftlichkeitsnachweisen. Der Wirtschaftlichkeitsnachweis stellt sicher, dass die Abluftanlage nicht nur technisch, sondern auch wirtschaftlich sinnvoll ausgelegt ist. Die Richtlinienreihe VDI 2067 definiert Methoden zur Bewertung gebäudetechnischer Anlagen im Hinblick auf Energiebedarf, Energieaufwand und Wirtschaftlichkeit. Sie gliedert die Bewertung in Gruppen für Grundlagen, Energiebedarf, Energieaufwand der Nutzenübergabe, Verteilung und Erzeugung und betont, dass die Kostenrechnung eine Normalkostenrechnung ist, bei der die jährlichen Instandhaltungskosten als prozentualer Anteil der Investitionskosten angesetzt werden.
Im Wirtschaftlichkeitsnachweis werden für die mechanische Abluftanlage zunächst die Investitionskosten (Beschaffung, Installation, Projektierung) ermittelt. Anschließend werden die Betriebskosten (Energieverbrauch, Wartung, Reinigung, Ersatzteile) sowie etwaige Folgekosten (Entsorgung, Modernisierung) über die Nutzungsdauer abgeschätzt. Variantenvergleiche untersuchen alternative Systeme (z. B. verschiedene Ventilator- oder Regelungskonzepte) unter identischen Nutzungsbedingungen. Die Lebenszykluskostenrechnung betrachtet sämtliche Kosten über die geplante Lebensdauer und ermöglicht Investitionsentscheidungen nach dem Prinzip der Wirtschaftlichkeit.

In der Leistungsphase 3 der HOAI wird das Planungskonzept stufenweise ausgearbeitet. Dies umfasst das Festlegen aller Systeme und Anlagenteile, das Berechnen und Bemessen der technischen Anlagen, das Abschätzen von Energie- und Betriebskosten sowie die zeichnerische Darstellung des Entwurfs mit maßgebenden Dimensionen. Für mechanische Abluftanlagen bedeutet dies, das Luftführungskonzept (Kanäle, Ventilatoren, Ablufthauben), die Hauptkomponenten und die Schnittstellen zu anderen Gewerken (Heizung, Brandschutz, Elektro) grafisch zu präsentieren. Diese Visualisierung ermöglicht eine frühe interdisziplinäre Abstimmung und dient der Kosten- und Konzeptabsicherung.

Die Ausführungsplanung (LPH 5) basiert auf der Entwurfs- und Genehmigungsplanung und entwickelt die Lösung zur ausführungsreifen Planung. HOAI beschreibt, dass die Ausführungsplanung die Berechnungen fortschreibt, die Anlagen in einem abgestimmten Ausgabemaßstab zeichnerisch darstellt und Funktions- und Strangschemata detailliert. Für mechanische Abluftanlagen müssen daher Detailpläne mit Einbauorten, Befestigungen, Befestigungspunkten und Durchdringungen erstellt werden. Eine Kollisionsprüfung mit anderen Gewerken (z. B. Trassen von Wasser- oder Elektroleitungen) ist erforderlich. Die Ausführungszeichnung bildet die Grundlage für die Montage, die Baukoordination und die Qualitätssicherung und minimiert Ausführungsrisiken.

Die Mitwirkung an der Vergabe (LPH 7) umfasst das Einholen und Bewerten von Angeboten, das Erstellen der Vergabevorschläge und das Zusammenstellen der Vertragsunterlagen. Für mechanische Abluftanlagen ist eine grafische Darstellung der Vergabeergebnisse erforderlich, die die vergebenen Leistungen und Firmenzuordnungen dokumentiert und mit der ursprünglichen Planung abgleicht. Die VOB/C-Normen DIN 18379 und DIN 18381 enthalten die Allgemeinen Technischen Vertragsbedingungen für raumlufttechnische sowie Gas-, Wasser- und Entwässerungsanlagen und stellen den rechtlichen Rahmen für die Leistungsbeschreibung und Ausführung dar. Die grafische Vergabedarstellung dient als Brücke zwischen der Planung und der Bauausführung: Sie stellt sicher, dass beauftragte Leistungen und Planung deckungsgleich sind, und ermöglicht eine nachvollziehbare, auditfähige Dokumentation für spätere Prüfungen und die Bestandsunterlagen.
