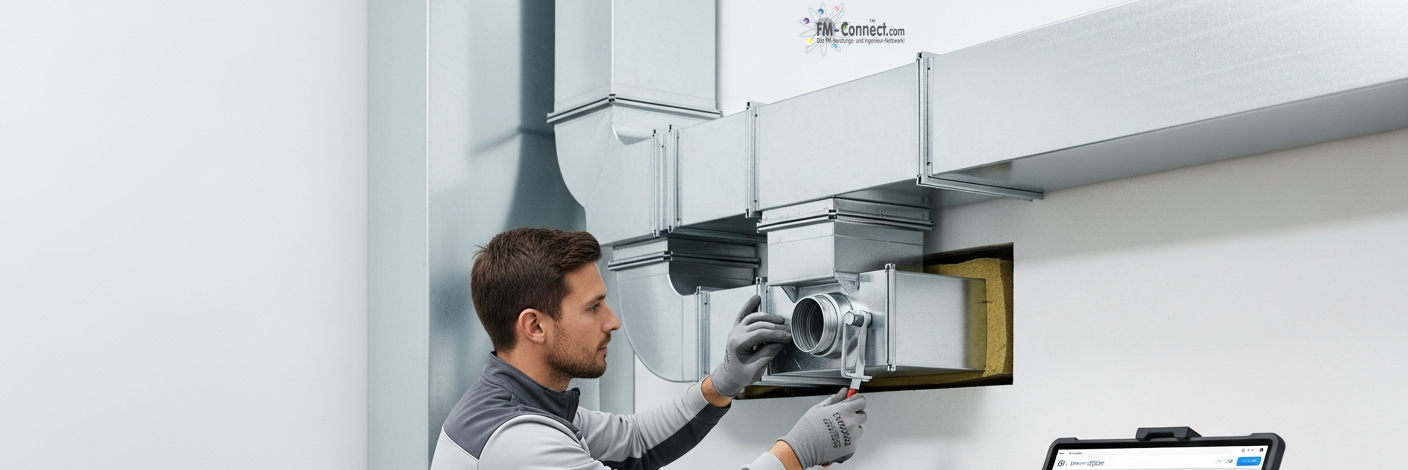

Installationsphase für Raumlufttechnische Anlagen (RLT-Anlagen)
Die Installationsphase von Raumlufttechnischen Anlagen bildet die entscheidende Verbindung zwischen der technischen Planung und der späteren Inbetriebnahme. In diesem Abschnitt werden sämtliche mechanischen, luftführenden und regelungstechnischen Komponenten der Anlage auf der Baustelle montiert, miteinander verbunden und für die anschließende Funktions- und Leistungsprüfung vorbereitet. Ziel ist es, die Übereinstimmung mit den Planungsunterlagen sicherzustellen, einen sicheren Betrieb zu ermöglichen und die geforderten Leistungsmerkmale der Anlage zuverlässig zu erreichen. Besondere Aufmerksamkeit gilt dabei der mechanischen Integrität, der Luftdichtheit des Kanalnetzes sowie der korrekten Einbindung und Parametrierung der Regelungstechnik. Eine sorgfältig ausgeführte Installation reduziert spätere Betriebsstörungen, verbessert die Energieeffizienz und unterstützt die Einhaltung technischer Anforderungen nach DIN EN 16798, DIN EN 12237, DIN EN 1507 und VDI 6022.
Installationsphase für Raumlufttechnische Anlagen
- Mechanische Prüfung und Installationsverifizierung
- Leckageprüfung und Nachweis der Luftdichtheitsklasse des Kanalnetzes
- Konfiguration und Parametrierung des Regelungssystems
- Dokumentation und Qualitätssicherung
Mechanische Prüfung und Installationsverifizierung
Die mechanische Prüfung stellt sicher, dass alle eingebauten Komponenten der RLT-Anlage fachgerecht befestigt, richtig ausgerichtet und für den dauerhaften Betrieb geeignet sind. Aus Sicht des Facility Managements ist diese Prüfung besonders wichtig, weil sie nicht nur die Montagequalität bewertet, sondern auch die spätere Wartbarkeit, Betriebssicherheit und Lebensdauer der Anlage maßgeblich beeinflusst. Geprüft werden unter anderem die Tragfähigkeit der Aufhängungen, die spannungsfreie Montage von Kanal- und Geräteanschlüssen, die sachgerechte Schwingungsentkopplung sowie die uneingeschränkte Zugänglichkeit für Inspektions- und Wartungsarbeiten. Die Anforderungen an hygienegerechte Zugänglichkeit und wartungsfreundliche Ausführung sind insbesondere im Zusammenhang mit VDI 6022 von hoher Relevanz.
| Mechanischer Aspekt | Prüfziel | Betriebliche Relevanz |
|---|---|---|
| Systemdichtheit mechanischer Verbindungen | Kontrolle der Verbindungen zwischen Luftkanälen, Flanschen und Geräten | Verhindert unbeabsichtigte Luftverluste und sichert die vorgesehene Luftverteilung |
| Schwingungsentkopplung | Überprüfung flexibler Verbindungen, Schwingungsdämpfer und Montageelemente | Reduziert die Übertragung von Vibrationen auf die Gebäudestruktur und beugt Geräuschproblemen vor |
| Montage- und Befestigungsstabilität | Prüfung von Trägern, Konsolen und Aufhängungssystemen | Gewährleistet langfristige Standsicherheit und verhindert mechanische Überlastungen |
| Zugänglichkeit für Wartung | Kontrolle ausreichender Freiräume an Filtern, Ventilatoren und Klappen | Ermöglicht sichere, hygienische und effiziente Wartungsarbeiten |
Im Rahmen der Installationsverifizierung ist darauf zu achten, dass Gerätegehäuse, Luftkanäle, Revisionsöffnungen, Brandschutzklappen, Schalldämpfer und Einbauteile gemäß Montageplanung und Herstelleranforderungen installiert wurden. Befestigungen müssen dauerhaft tragfähig ausgeführt sein, ohne unzulässige Durchbiegungen oder mechanische Spannungen zu verursachen. Flexible Anschlussstücke dürfen nicht verdreht oder gestaucht montiert werden, da dies sowohl die Schwingungsentkopplung als auch die Luftführung beeinträchtigen kann. Ebenso ist sicherzustellen, dass Wartungstüren vollständig geöffnet werden können und Filterwechsel, Reinigung sowie Sichtprüfungen ohne Demontage benachbarter Bauteile möglich sind.
Die mechanische Prüfung bestätigt somit nicht nur die Ausführungsqualität, sondern dient auch als vorbeugende Maßnahme gegen spätere Mängel im Betrieb. Typische Fehler wie unzureichend befestigte Kanäle, fehlende Schwingungsdämpfer, eingeschränkte Wartungszugänge oder unsaubere Flanschverbindungen lassen sich in dieser Phase noch mit vertretbarem Aufwand korrigieren. Für den Betreiber bedeutet dies eine höhere Betriebssicherheit, geringere Ausfallrisiken und bessere Voraussetzungen für einen ordnungsgemäßen Anlagenbetrieb.
Leckageprüfung und Nachweis der Luftdichtheitsklasse des Kanalnetzes
Ein wesentlicher Qualitätssicherungsschritt in der Installationsphase ist die Leckageprüfung des Luftkanalsystems. Mit ihr wird nachgewiesen, dass das installierte Kanalnetz die geforderte Luftdichtheitsklasse erreicht. Undichtigkeiten in Luftleitungen führen zu unkontrollierten Luftverlusten, stören die geplante Luftmengenverteilung und erhöhen den Energiebedarf der Ventilatoren. Gerade in energieeffizienten Gebäuden und in hygienisch sensiblen Bereichen ist eine hohe Luftdichtheit deshalb ein zentrales Qualitätsmerkmal. Die einschlägigen Anforderungen und Prüfgrundlagen für runde und rechteckige Blechkanäle werden insbesondere in DIN EN 12237 und DIN EN 1507 beschrieben.
| Luftdichtheitsklasse | Typische Anwendung | Leistungsanforderung |
|---|---|---|
| Klasse A | Einfache Lüftungssysteme mit geringen Druckanforderungen | Höhere zulässige Leckageraten |
| Klasse B | Übliche gewerbliche und administrative Gebäude | Mittlere Leckagegrenzwerte |
| Klasse C | Energieeffiziente Lüftungssysteme | Reduzierte Leckagen zur Verbesserung der Effizienz |
| Klasse D | Reinräume, Labore und besonders sensible Bereiche | Sehr hohe Anforderungen an die Luftdichtheit |
Die Leckageprüfung erfolgt abschnittsweise. Dazu werden definierte Kanalbereiche vom übrigen System abgetrennt, mit kalibrierten Messgeräten auf einen vorgegebenen Prüfdruck beaufschlagt und der entweichende Volumenstrom gemessen. Die gemessenen Leckagewerte werden anschließend mit den zulässigen Grenzwerten der geforderten Dichtheitsklasse verglichen. Auf diese Weise lässt sich objektiv bewerten, ob das Kanalnetz den planerischen und normativen Anforderungen entspricht. Die Klassen reichen von A bis D, wobei A die höchste zulässige Leckage und D die strengsten Anforderungen an die Luftdichtheit beschreibt.
Für die praktische Durchführung der Prüfung ist entscheidend, dass alle provisorischen Öffnungen, nicht geprüften Anlagenteile und nicht betroffenen Abzweige ordnungsgemäß verschlossen werden. Messgeräte müssen geeignet und kalibriert sein, und die Prüfabschnitte sollten so gewählt werden, dass aussagekräftige Ergebnisse erzielt werden können. Werden unzulässig hohe Leckagewerte festgestellt, müssen die Ursachen systematisch lokalisiert werden, etwa an Flanschverbindungen, Revisionsdeckeln, Bauteilanschlüssen oder unzureichend abgedichteten Formstücken. Erst nach fachgerechter Nachbesserung und erneuter Prüfung kann die geforderte Dichtheitsklasse als nachgewiesen gelten.
Eine bestandene Leckageprüfung ist nicht nur ein formaler Nachweis, sondern hat unmittelbare betriebliche Bedeutung. Sie unterstützt eine stabile Luftmengenverteilung, reduziert unnötige Ventilatorarbeit und verbessert die Gesamtenergieeffizienz der Anlage. Gleichzeitig trägt sie dazu bei, dass sensible Nutzungsbereiche, etwa Labor- oder Reinraumbereiche, unter kontrollierten Druck- und Luftqualitätsbedingungen betrieben werden können.
Konfiguration und Parametrierung des Regelungssystems
In modernen RLT-Anlagen übernimmt das Regelungssystem eine zentrale Funktion für Raumluftqualität, Energieeffizienz und Betriebssicherheit. Während der Installationsphase werden Sensoren, Aktoren und Automationskomponenten nicht nur montiert und elektrisch angeschlossen, sondern auch an die Gebäudeautomation angebunden und gemäß dem vorgesehenen Betriebskonzept parametriert. Dabei geht es nicht allein um die technische Inbetriebsetzbarkeit, sondern um die korrekte funktionale Umsetzung der Planungsanforderungen im realen Betrieb.
| Regelungselement | Konfigurationsaufgabe | Funktionale Bedeutung |
|---|---|---|
| Sensorkalibrierung | Abgleich von Temperatur-, Feuchte- und CO₂-Sensoren | Sichert genaue Umgebungs- und Betriebsdaten |
| Volumenstromregelung | Parametrierung von Luftmengen-Sollwerten und Regelkennlinien | Gewährleistet die geplanten Lüftungsraten |
| Sicherheitsfunktionen | Einrichtung von Frostschutz, Ventilatorüberwachung und Filteralarm | Schützt Komponenten und stellt einen sicheren Betrieb sicher |
| Kommunikationsintegration | Anbindung an die Gebäudeautomation über Protokolle wie BACnet oder Modbus | Ermöglicht zentrale Überwachung, Meldungsverarbeitung und Datenauswertung |
Die Parametrierung umfasst insbesondere die Festlegung von Sollwerten, Grenzwerten, Schaltpunkten, Alarmbedingungen und Regelstrategien. Temperatur-, Feuchte- und CO₂-Sensoren müssen an den vorgesehenen Messstellen korrekt eingebaut und auf Plausibilität geprüft werden, da fehlerhafte Messwerte unmittelbar zu ineffizientem oder instabilem Anlagenverhalten führen. Ebenso sind Volumenstromregler, Klappenantriebe und Frequenzumrichter so einzustellen, dass die vorgesehenen Luftmengen auch unter Teillastbedingungen präzise eingehalten werden. Die Regelung muss dabei so abgestimmt sein, dass sie auf Laständerungen dynamisch reagiert, ohne unnötige Schwingungen oder häufige Schaltvorgänge zu erzeugen.
Besondere Bedeutung haben die sicherheitsrelevanten Funktionen. Hierzu zählen unter anderem Frostschutzstrategien für Außenluft- und Wärmerückgewinnungskomponenten, die Überwachung der Ventilatorfunktion, Differenzdruckmeldungen für Filterzustände sowie Stör- und Sammelmeldungen an das übergeordnete System. Diese Funktionen müssen so konfiguriert werden, dass sie Anlagenkomponenten schützen, Störungen frühzeitig erkennbar machen und definierte Reaktionen auslösen, etwa das Abschalten einzelner Anlagenteile oder das Umschalten auf einen sicheren Betriebsmodus.
Die Kommunikationsintegration in das Building Management System ist für den späteren Anlagenbetrieb von großer praktischer Bedeutung. Offene Protokolle wie BACnet oder Modbus ermöglichen die herstellerübergreifende Kommunikation zwischen Feldgeräten, Automationsstationen und Leitsystemen. Dadurch werden zentrale Überwachung, Alarmmanagement, Trendaufzeichnung, Energieanalyse und Fernzugriff auf Betriebsdaten möglich. Für das Facility Management schafft dies die Grundlage für einen transparenten und effizient steuerbaren Betrieb der RLT-Anlage.
Eine korrekt konfigurierte Regelung sorgt dafür, dass die Lüftungsanlage bedarfsgerecht auf veränderte Umgebungsbedingungen reagiert und gleichzeitig stabil, energieeffizient und sicher arbeitet. Fehler in dieser Phase, etwa falsch eingestellte Grenzwerte, unzureichend kalibrierte Sensoren oder fehlerhafte Datenpunktzuordnungen, führen häufig zu späteren Betriebsproblemen, Komfortmängeln und erhöhtem Energieverbrauch. Daher ist die sorgfältige Parametrierung ein wesentlicher Bestandteil der Installationsqualität.
Dokumentation und Qualitätssicherung
Den Abschluss der Installationsphase bildet eine strukturierte Dokumentation, mit der die ordnungsgemäße Ausführung der RLT-Anlage nachvollziehbar belegt wird. Diese Unterlagen sind die Grundlage für die Übergabe an die Inbetriebnahme, für spätere Wartungs- und Inspektionsarbeiten sowie für den langfristigen Anlagenbetrieb im Facility Management. Vollständige und belastbare Dokumentation schafft Transparenz, sichert die Nachverfolgbarkeit der ausgeführten Arbeiten und reduziert spätere Unsicherheiten bei Betrieb, Störungsanalyse und Anpassungen.
| Dokumentationsart | Zweck |
|---|---|
| Mechanische Montageprotokolle | Nachweis, dass Geräte und Kanalnetz entsprechend der Planung installiert wurden |
| Leckageprüfprotokolle | Beleg der Einhaltung der geforderten Luftdichtheitsklasse |
| Dokumentation der Regelparameter | Grundlage für Betrieb, Optimierung und spätere Anpassungen |
| Prüf- und Inspektionsprotokolle | Nachweis, dass die Installationsqualität den technischen Anforderungen entspricht |
Zu einer vollständigen Dokumentation gehören insbesondere Montageberichte, Prüfprotokolle, Messwerte, Abweichungslisten, Nachweise über durchgeführte Nachbesserungen sowie die dokumentierten Einstellungen der Regelung und Sicherheitsfunktionen. Ebenso wichtig sind Bestandsunterlagen, aus denen der tatsächliche Ausführungszustand eindeutig hervorgeht. Diese Unterlagen dienen später als verbindliche Grundlage für Wartung, Inspektion, Hygieneprüfungen, Fehlerdiagnosen und technische Anpassungen im laufenden Betrieb.
Aus Sicht der Qualitätssicherung ist die Dokumentation nicht als reine Formalität zu verstehen. Sie ist ein integraler Bestandteil des Abnahme- und Übergabeprozesses. Nur wenn mechanische Prüfungen, Dichtheitsnachweise und Regelparameter vollständig erfasst und nachvollziehbar dokumentiert sind, kann die nachfolgende Inbetriebnahme effizient und zielgerichtet erfolgen. Gleichzeitig erleichtert eine saubere Dokumentation dem Betreiber die spätere Steuerung von Wartungsintervallen, die Einhaltung hygienischer Anforderungen und die langfristige Sicherstellung der Anlagenperformance.
Eine umfassende Qualitätssicherung in der Installationsphase sorgt damit für einen geordneten Übergang in die Inbetriebnahme. Sie stellt sicher, dass die RLT-Anlage nicht nur montiert, sondern nachweislich technisch korrekt, funktionsgerecht und betriebsbereit übergeben wird. Für das Facility Management ist dies die Grundlage für einen stabilen, wirtschaftlichen und normgerechten Anlagenbetrieb über den gesamten Lebenszyklus hinweg.
