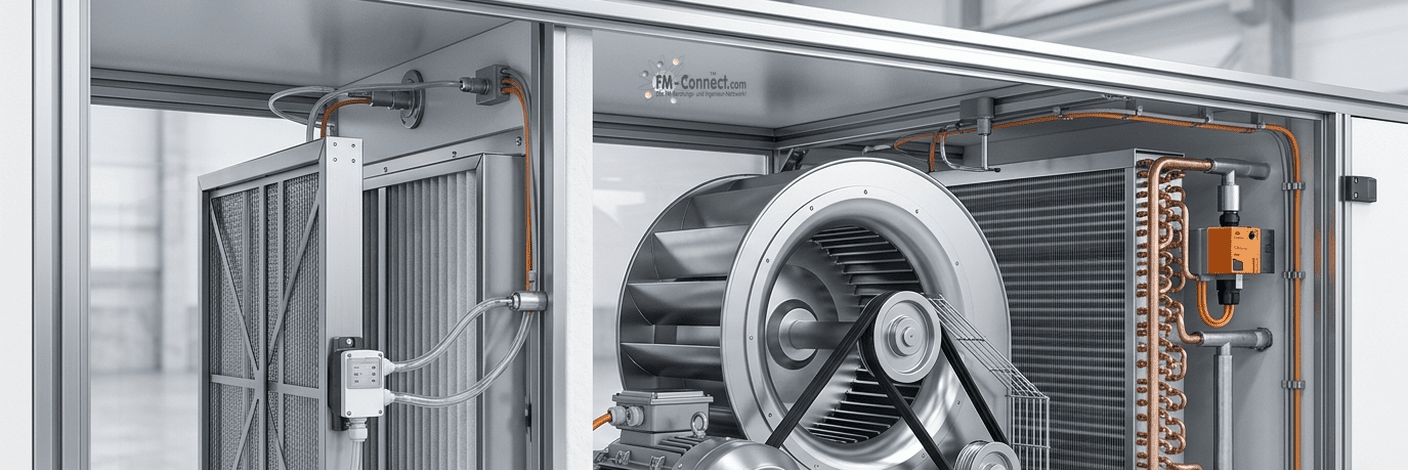

Komponenten von Raumluftechnischen Anlagen und Kälteanlagen

Diese Komponenten bestimmen, welche Luftmengen in die Anlage gelangen, innerhalb des Systems zurückgeführt oder aus dem Gebäude abgeführt werden.

• Außenluftansaugung: Die Außenluftansaugung bildet den Eintrittspunkt der Außenluft in das Luftleitungssystem. Ihre Lage muss so gewählt und instand gehalten werden, dass möglichst wenig belastete Luft, Niederschlag, Schnee, Laub oder Fortluft angesaugt wird. Im Betrieb sind Ansaugquerschnitt, Verschmutzung und freie Zugänglichkeit zu kontrollieren.

• Wetterschutzgitter: Das Wetterschutzgitter reduziert das Eindringen von Regen, Schnee, größeren Fremdkörpern und Tieren. Es ersetzt keinen Luftfilter. Zu prüfen sind Korrosion, mechanische Beschädigungen, Verschmutzung, freie Querschnitte und ein sicherer Anschluss an den Außenluftkanal.

• Außenluftklappe: Die Außenluftklappe öffnet, schließt oder moduliert den Außenluftstrom. Sie kann beim Anlagenstillstand, bei Frostschutzfunktionen, im Brandfall oder bei einer Störung in eine definierte Sicherheitsstellung fahren. Dichtheit, Leichtgängigkeit, Endlagen und Antriebsfunktion sind regelmäßig zu kontrollieren.

• Umluftklappe: Die Umluftklappe regelt den Anteil der aus dem Gebäude zurückgeführten Luft. Sie wird häufig gemeinsam mit Außenluft- und Fortluftklappen betrieben. Ihr Einsatz muss mit den hygienischen, brandschutztechnischen und nutzungsspezifischen Anforderungen des Gebäudes vereinbar sein.

• Mischluftklappe: Die Mischluftklappe unterstützt die kontrollierte Mischung von Außenluft und Umluft. Durch eine abgestimmte Klappenregelung können Mindestaußenluftmengen eingehalten und Heiz- oder Kühlleistungen reduziert werden. Fehlstellungen können zu unzureichender Luftqualität, unnötigem Energieverbrauch oder Frostgefahr führen.

• Fortluftklappe: Die Fortluftklappe steuert die Luft, die nach der Behandlung oder Wärmerückgewinnung ins Freie abgegeben wird. Sie muss mit der Außenluft- und Umluftregelung abgestimmt sein, damit die vorgesehenen Luftbilanzen im Gebäude erhalten bleiben.

• Rückschlagklappe: Eine Rückschlagklappe verhindert eine unerwünschte Strömung entgegen der vorgesehenen Luftrichtung. Sie kann selbsttätig durch den Luftstrom oder durch Federkraft schließen. Verschmutzte oder schwergängige Klappen verursachen Rückströmungen, Druckverluste und Funktionsstörungen.

• Fortluftauslass: Der Fortluftauslass führt die Fortluft sicher ins Freie. Seine Anordnung soll eine Wiederansaugung über Außenluftöffnungen, Fenster oder andere Gebäudeöffnungen vermeiden. Zu kontrollieren sind Befestigung, Korrosion, Verschmutzung, Geräuschentwicklung und ungehinderter Luftaustritt.

Luftfilter schützen Personen, Räume, Prozesse und nachgeschaltete Anlagenkomponenten. Die richtige Auswahl hängt von Außenluftbelastung, Raumnutzung, Prozessanforderungen und Anlagenkonzept ab.

• Vorfilter: Vorfilter scheiden gröbere Partikel wie Staub, Fasern, Insekten und Pflanzenbestandteile ab. Sie entlasten nachgeschaltete Fein- oder Schwebstofffilter und verlängern deren Standzeit. Ein zugesetzter Vorfilter erhöht den Druckverlust und damit den Energiebedarf des Ventilators.

• Feinfilter: Feinfilter entfernen kleinere luftgetragene Partikel und verbessern die Zuluftqualität. Sie schützen außerdem Wärmeübertrager, Kanäle und sensible Raumbereiche vor Ablagerungen. Beim Austausch sind Einbaurichtung, Filterklasse, Abmessungen und Dichtsitz zu beachten.

• Schwebstofffilter: Schwebstofffilter werden eingesetzt, wenn eine besonders hohe Partikelabscheidung erforderlich ist, beispielsweise in Reinraumbereichen, Laboren oder bestimmten medizinischen Anwendungen. Neben dem Druckverlust sind der dichte Einbau und, soweit erforderlich, eine fachgerechte Integritätsprüfung entscheidend.

• Aktivkohlefilter: Aktivkohlefilter adsorbieren bestimmte gasförmige Verunreinigungen, Gerüche und chemische Stoffe. Ihre Beladung lässt sich nicht zuverlässig allein über den Differenzdruck beurteilen. Wechselintervalle müssen daher auch auf Betriebsdauer, Schadstoffbelastung oder Messungen beruhen.

• Filterrahmen: Der Filterrahmen nimmt den Filtereinsatz auf und stellt dessen korrekte Positionierung sicher. Verformte, korrodierte oder verschmutzte Rahmen können Undichtigkeiten verursachen, durch die Luft ungefiltert am Filter vorbeiströmt.

• Filtergehäuse: Das Filtergehäuse umschließt Filter und Rahmen. Es muss mechanisch stabil, zugänglich und ausreichend dicht sein. Revisionsklappen, Verriegelungen, Innenflächen und Anschlussstellen sind regelmäßig auf Beschädigung und Leckagen zu prüfen.

• Dichtungen: Dichtungen verhindern Bypassströmungen zwischen Filter, Rahmen und Gehäuse. Gealterte, zusammengedrückte oder falsch positionierte Dichtungen reduzieren die Filterwirkung erheblich, auch wenn der Filtereinsatz selbst unbeschädigt ist.

• Differenzdrucküberwachung: Die Differenzdrucküberwachung misst den Druckunterschied vor und hinter dem Filter. Sie dient zur Beurteilung der Filterbeladung und zur Auslösung von Wartungsmeldungen. Messschläuche, Anschlüsse, Messbereich, Nullpunkt und Grenzwerte müssen plausibel und funktionsfähig sein.

• Partikel und Verunreinigungen aus der Luft entfernen: Die Filterstufen reduzieren Staub, Fasern, Aerosole, Gerüche oder gasförmige Belastungen entsprechend der jeweiligen Filterausführung. Dadurch wird die geforderte Zuluftqualität unterstützt.

• Nachgeschaltete Anlagenkomponenten schützen: Saubere Wärmeübertrager, Ventilatoren, Schalldämpfer und Luftkanäle arbeiten effizienter und sind hygienisch leichter instand zu halten. Eine unzureichende Filterung führt häufig zu Ablagerungen und erhöhtem Reinigungsbedarf.

• Definierte Luftqualität unterstützen: Die Filterauswahl muss zum Nutzungskonzept und zur erforderlichen Innenraumluftqualität passen. Für das Facility Management sind Filtertyp, Abmessung, Einbaulage, Wechselintervall und zulässiger Enddruckverlust eindeutig zu dokumentieren.

Ventilatoren erzeugen den erforderlichen Volumenstrom und überwinden die Druckverluste von Filtern, Wärmeübertragern, Kanälen und Luftdurchlässen.

• Zuluftventilator: Der Zuluftventilator fördert die aufbereitete Luft in das Gebäude. Seine Leistung wird meist nach Volumenstrom oder Kanaldruck geregelt. Abweichungen können durch verschmutzte Filter, falsche Klappenstellungen, Riemenschlupf, Laufradverschmutzung oder fehlerhafte Sensoren entstehen.

• Abluftventilator: Der Abluftventilator transportiert verbrauchte Luft aus den Räumen zur RLT-Anlage oder direkt nach außen. Er beeinflusst die Druckverhältnisse im Gebäude und muss mit dem Zuluftvolumenstrom abgestimmt werden.

• Umluftventilator: Der Umluftventilator bewegt Luft innerhalb eines Umluft- oder Mischluftsystems. Er kommt beispielsweise in Umluftgeräten, Prozessanlagen oder bestimmten Klimatisierungssystemen zum Einsatz.

• Fortluftventilator: Der Fortluftventilator fördert die Abluft nach einer möglichen Wärmerückgewinnung ins Freie. Bei Anlagen mit Wärmerückgewinnung muss seine Betriebsweise mit dem Außenluft- beziehungsweise Zuluftstrang abgestimmt sein.

• Ventilatorrad: Das Ventilatorrad überträgt die mechanische Leistung auf die Luft. Ablagerungen, Beschädigungen oder Unwucht verursachen Leistungsverlust, Vibrationen und erhöhte Lagerbelastung. Laufrad, Befestigung und Drehrichtung sind bei Inspektionen zu prüfen.

• Elektromotor: Der Elektromotor treibt das Ventilatorrad direkt oder über Riemen und Kupplungen an. Zu überwachen sind Stromaufnahme, Temperatur, Lagergeräusche, Isolationszustand, Befestigung und Kühlung.

• Frequenzumrichter: Der Frequenzumrichter verändert Motordrehzahl und Ventilatorleistung entsprechend dem tatsächlichen Bedarf. Er unterstützt einen energieeffizienten Betrieb, muss aber korrekt parametriert, gekühlt und mit Motor, Sensorik und Regelstrategie abgestimmt sein.

• Riemenantrieb: Der Riemenantrieb überträgt die Motorleistung auf den Ventilator. Riemenspannung, Fluchtung, Verschleiß und Schutzabdeckung sind regelmäßig zu kontrollieren. Zu hohe Spannung belastet die Lager, zu geringe Spannung führt zu Schlupf und Leistungsverlust.

• Lager: Lager führen die rotierenden Wellen von Motor und Ventilator. Schmierung, Temperatur, Geräuschentwicklung und Vibrationen liefern wichtige Hinweise auf den Zustand. Defekte Lager können zu schweren Folgeschäden führen.

• Kupplung: Eine Kupplung verbindet Motor- und Ventilatorwelle. Sie gleicht je nach Ausführung geringe Versätze aus. Verschleiß, fehlerhafte Ausrichtung und lose Befestigungen führen zu Schwingungen und erhöhten Belastungen.

• Schwingungsdämpfer: Schwingungsdämpfer reduzieren die Übertragung von Körperschall und Vibrationen auf Gehäuse und Gebäudestruktur. Sie dürfen nicht zusammengedrückt, gerissen, überlastet oder durch starre Leitungsverbindungen überbrückt sein.

Heiz- und Kühlregister übertragen Wärme zwischen einem Luftstrom und einem Heiz-, Kaltwasser- oder Kältemittelkreis. Verschmutzung, Luft im Wasserkreis, falsche Ventilstellungen und unzureichender Durchfluss beeinträchtigen ihre Leistung.

• Warmwasser-Heizregister: Das Warmwasser-Heizregister erwärmt die Luft über wasserführende Rohre und Lamellen. Für eine zuverlässige Funktion sind ausreichender Wasserdurchfluss, Entlüftung, saubere Lamellen und ein wirksamer Frostschutz erforderlich.

• Elektroheizregister: Ein Elektroheizregister wandelt elektrische Energie direkt in Wärme um. Es benötigt eine sichere Luftstromüberwachung sowie Temperaturbegrenzer und Überhitzungsschutz. Ein Betrieb ohne ausreichenden Luftstrom kann zu gefährlicher Überhitzung führen.

• Regelventil: Das Regelventil verändert den Heizwasserdurchfluss durch das Register. Ventilgröße, Kennlinie, Einbaurichtung und hydraulische Einbindung müssen zur Regelaufgabe passen. Festsitzende oder undichte Ventile verursachen Temperaturabweichungen und Energieverluste.

• Stellantrieb: Der Stellantrieb positioniert das Regelventil entsprechend dem Signal der Regelung. Hub, Drehrichtung, Endlagen, Rückmeldung und gegebenenfalls die Sicherheitsstellung müssen geprüft werden.

• Frostschutzthermostat: Der Frostschutzthermostat überwacht kritische Temperaturen am oder hinter dem Heizregister. Bei Frostgefahr kann er Ventil, Pumpen, Ventilator und Außenluftklappe in eine definierte Schutzfunktion bringen. Fühlerlage und vollständige Funktionskette sind regelmäßig zu testen.

• Kaltwasser-Kühlregister: Das Kaltwasser-Kühlregister kühlt und, bei Unterschreitung des Taupunkts, entfeuchtet die Luft. Saubere Lamellen, ausreichender Kaltwasserdurchfluss, korrekte Entlüftung und freie Kondensatableitung sind für den Betrieb wesentlich.

• Direktverdampfungsregister: Im Direktverdampfungsregister verdampft das Kältemittel unmittelbar im Wärmeübertrager. Die Leistung wird über den Kältemittelmassenstrom geregelt. Vereisung, ungleichmäßige Beaufschlagung oder falsche Überhitzung können die Funktion beeinträchtigen.

• Regelventil: Bei Kaltwasserregistern regelt das Ventil den Kaltwasserdurchfluss. Es muss mit der Anlagenhydraulik und der Temperaturregelung abgestimmt sein. Bei Direktverdampfung übernimmt das Expansionsorgan die kältemittelseitige Leistungsregelung.

• Kondensatwanne: Die Kondensatwanne sammelt das bei der Luftkühlung entstehende Wasser. Sie muss korrosionsbeständig, dicht, zugänglich und mit ausreichendem Gefälle ausgeführt sein. Stehendes Wasser ist aus hygienischen Gründen zu vermeiden.

• Kondensatableitung: Die Kondensatableitung führt das Wasser aus der Wanne ab. Ein korrekt ausgelegter Siphon verhindert Luftansaugung oder Luftaustritt durch die Ablaufleitung. Verstopfungen, Undichtigkeiten und ausgetrocknete Siphons sind häufige Störungsursachen.

• Temperaturfühler: Temperaturfühler erfassen Luft-, Wasser- oder Oberflächentemperaturen und liefern die Grundlage für Leistungs-, Frostschutz- und Taupunktregelungen. Einbauort, Messgenauigkeit und Plausibilität sind regelmäßig zu überprüfen.

Wärmerückgewinnungssysteme übertragen Energie zwischen Abluft und Außenluft. Sie reduzieren den Heiz- und Kühlbedarf, erfordern jedoch eine abgestimmte Regelung, saubere Wärmeübertragungsflächen und geeignete Frostschutzfunktionen.

• Rotationswärmetauscher: Ein rotierender Wärmespeicher nimmt Energie aus einem Luftstrom auf und gibt sie an den anderen ab. Je nach Ausführung kann zusätzlich Feuchtigkeit übertragen werden. Dichtungen, Rotorlauf, Antrieb und mögliche Luftübertragung zwischen den Strömen sind zu überwachen.

• Plattenwärmetauscher: Beim Plattenwärmetauscher strömen Außen- und Abluft in getrennten Kanälen an dünnen Wärmeübertragungsflächen vorbei. Er besitzt in der Regel keine rotierenden Hauptteile. Verschmutzung, Kondensatbildung, Frost und Bypassfunktion sind wesentliche Prüfpunkte.

• Kreislaufverbundsystem: Ein Kreislaufverbundsystem verbindet zwei getrennte Wärmeübertrager über einen Wasser- oder Wasser-Glykol-Kreislauf. Es eignet sich für räumlich getrennte Luftströme und verhindert eine direkte Vermischung. Pumpenbetrieb, Flüssigkeitsqualität, Druckhaltung und Ventilregelung sind entscheidend.

• Wärmerohrsystem: Ein Wärmerohrsystem überträgt Wärme mithilfe eines geschlossenen Arbeitsmediums, das innerhalb des Rohrs verdampft und kondensiert. Es arbeitet weitgehend passiv, muss jedoch hinsichtlich Dichtheit, Einbaulage und Verschmutzung überwacht werden.

• Rotor oder Wärmetauscher: Der Rotor beziehungsweise Wärmeübertrager bildet die zentrale Übertragungsfläche. Verschmutzung erhöht den Druckverlust und senkt den Wärmeübertragungsgrad.

• Motor und Antrieb: Motor, Riemen, Getriebe oder Direktantrieb bewegen den Rotor. Zu prüfen sind Laufverhalten, Spannung, Schlupf, Lager, Befestigung und Drehzahlregelung.

• Pumpen: Pumpen zirkulieren das Übertragungsmedium in Kreislaufverbundsystemen. Förderstrom, Differenzdruck, Stromaufnahme, Dichtheit und Betriebsgeräusch sind zu überwachen.

• Regelventile: Regelventile passen den Wärmeträgerstrom an den Energiebedarf und die Frostschutzanforderungen an. Fehlerhafte Ventile können die Rückgewinnungsleistung verringern oder unerwünschte Temperaturen verursachen.

• Bypassklappen: Bypassklappen führen Luft teilweise oder vollständig am Wärmetauscher vorbei. Sie werden für Leistungsregelung, freie Kühlung oder Frostschutz eingesetzt. Endlagen, Dichtheit und Ansteuerung müssen funktionieren.

• Sensorik: Temperatur-, Feuchte-, Druck- und gegebenenfalls Vereisungssensoren liefern die Grundlage für die Regelung. Die Messwerte sollten in der Gebäudeleittechnik plausibilisiert und als Trends ausgewertet werden.

Die Be- und Entfeuchtung hält die Raumluftfeuchte innerhalb der für Nutzung, Komfort, Materialschutz oder Prozesse erforderlichen Grenzen. Dabei haben Hygiene, Wasserqualität, Kondensatmanagement und Taupunktüberwachung besondere Bedeutung.

• Dampfbefeuchter: Ein Dampfbefeuchter bringt Wasserdampf in den Luftstrom ein. Er umfasst typischerweise Dampferzeuger, Dampfverteiler, Wasserzuführung, Abschlämmung und Regelung. Ablagerungen, Wasserqualität, Dampfverteilung und ausreichende Absorptionsstrecke sind zu berücksichtigen.

• Verdunstungsbefeuchter: Beim Verdunstungsbefeuchter nimmt die Luft Feuchtigkeit von benetzten Oberflächen auf. Gleichzeitig kühlt sie sich adiabatisch ab. Wasserwechsel, Reinigung, Tropfenabscheidung und hygienische Betriebsbedingungen sind zentrale Instandhaltungspunkte.

• Hochdruckbefeuchtung: Die Hochdruckbefeuchtung zerstäubt aufbereitetes Wasser über Düsen zu feinen Tröpfchen. Nicht verdunstete Tropfen dürfen nicht in nachgeschaltete Bauteile oder Luftleitungen gelangen. Düsen, Pumpen, Leitungen, Wasserqualität und Entleerungsfunktionen sind regelmäßig zu prüfen.

• Wasseraufbereitung: Die Wasseraufbereitung reduziert unerwünschte Mineralien, Partikel oder mikrobiologische Risiken entsprechend dem eingesetzten Befeuchtungssystem. Filter, Enthärtung, Umkehrosmose oder Desinfektionsstufen müssen überwacht und dokumentiert werden.

• Kühlregister: Zur Entfeuchtung wird die Luft am Kühlregister unter ihren Taupunkt abgekühlt. Wasserdampf kondensiert auf der Registeroberfläche und wird über die Kondensatwanne abgeführt.

• Nachheizregister: Nach der Entfeuchtung kann die Lufttemperatur unter dem gewünschten Zuluftwert liegen. Das Nachheizregister erwärmt die entfeuchtete Luft, ohne ihr erneut Feuchtigkeit zuzuführen.

• Kondensatwanne: Die Kondensatwanne nimmt das bei der Entfeuchtung anfallende Wasser auf. Sie muss vollständig entleerbar, sauber und frei von Korrosion oder biologischen Ablagerungen sein.

• Kondensatableitung: Die Kondensatableitung muss den maximal zu erwartenden Kondensatanfall sicher abführen. Siphon, Gefälle, Leitungsquerschnitt und Reinigungsmöglichkeit sind zu berücksichtigen.

• Feuchtefühler: Feuchtefühler messen die relative oder absolute Luftfeuchte. Sie werden in Räumen, Luftkanälen oder Prozessbereichen eingesetzt. Alterung, Verschmutzung und ungeeignete Einbauorte können zu erheblichen Messabweichungen führen.

• Temperaturfühler: Temperaturmessungen sind erforderlich, um Taupunkt, Befeuchtungsgrenzen und Entfeuchtungsleistung korrekt zu bestimmen. Feuchte- und Temperaturwerte müssen daher gemeinsam plausibilisiert werden.

• Hygrostat: Ein Hygrostat schaltet oder begrenzt eine Be- oder Entfeuchtungsfunktion bei einem definierten Feuchtewert. Er kann als Betriebsregler oder als unabhängige Sicherheitsbegrenzung eingesetzt werden.

Das Luftkanalsystem transportiert Außen-, Zu-, Ab- und Fortluft zwischen Zentralgerät und Nutzungsbereichen. Dichtheit, Sauberkeit, Zugänglichkeit, Dämmung und Brandschutz sind für den sicheren Betrieb entscheidend.

• Zuluftkanäle: Zuluftkanäle verteilen die aufbereitete Luft zu den Räumen. Sie müssen für den vorgesehenen Volumenstrom dimensioniert, ausreichend dicht und gegebenenfalls wärme- oder schallgedämmt sein.

• Abluftkanäle: Abluftkanäle führen verbrauchte Luft aus den Räumen zurück zur RLT-Anlage oder zu einem Abluftventilator. Ablagerungen und Undichtigkeiten können Luftmengen und Hygiene beeinträchtigen.

• Außenluftkanäle: Außenluftkanäle verbinden die Außenluftansaugung mit der RLT-Anlage. Wegen der niedrigen Oberflächentemperaturen ist häufig eine geeignete Dämmung mit sicherem Schutz vor Kondensat erforderlich.

• Fortluftkanäle: Fortluftkanäle transportieren die abzuführende Luft vom Gerät zum Fortluftauslass. Rückströmungen und Leckagen in angrenzende Gebäudebereiche sind zu vermeiden.

• Flexible Anschlüsse: Flexible Anschlüsse entkoppeln Ventilatoren und Geräte vom starren Kanalsystem. Sie dürfen nicht verdreht, eingerissen, zu stark gespannt oder in den Luftquerschnitt eingezogen sein.

• Formstücke: Bögen, Übergänge, Abzweige und Reduzierungen passen Richtung und Querschnitt des Kanalsystems an. Ungünstige Formstücke erhöhen Druckverlust, Geräusch und Strömungsungleichmäßigkeit.

• Revisionsöffnungen: Revisionsöffnungen ermöglichen Inspektion, Reinigung und Wartung von Kanälen und Einbauteilen. Sie müssen dauerhaft zugänglich, ausreichend groß, dicht verschließbar und eindeutig gekennzeichnet sein.

• Volumenstromregler: Volumenstromregler halten oder verändern den Luftstrom in einem Kanalabschnitt. Sie können mechanisch, pneumatisch oder elektrisch arbeiten und benötigen ausreichende Ein- und Auslaufstrecken sowie eine korrekte Parametrierung.

• Drosselklappen: Drosselklappen dienen dem hydraulischen Abgleich des Luftnetzes oder der manuellen Begrenzung von Luftmengen. Sie sind nicht als Ersatz für eine bedarfsgerechte Volumenstromregelung vorgesehen.

• Brandschutzklappen: Brandschutzklappen schließen bei einem Brandereignis definierte Öffnungen in feuerwiderstandsfähigen Bauteilen. Einbau, Zugänglichkeit, Auslöseeinrichtung, Klappenblatt, Endlagenmeldung und brandschutztechnische Abschottung müssen regelmäßig geprüft werden.

• Rauchschutzklappen: Rauchschutzklappen werden abhängig vom Entrauchungs- oder Rauchschutzkonzept gezielt geöffnet oder geschlossen. Ihre Funktion muss mit Brandmeldeanlage, Entrauchungssteuerung und Stromversorgung abgestimmt sein.

• Schalldämpfer: Schalldämpfer reduzieren Ventilator-, Strömungs- und Übertragungsgeräusche. Verschmutzte oder beschädigte Kulissen können Druckverlust, Geräusch und hygienische Belastung erhöhen.

Luftdurchlässe übergeben die Luft an den Raum oder nehmen sie aus dem Raum auf. Auswahl, Anordnung und Einstellung beeinflussen Raumströmung, Behaglichkeit, Geräusch und Luftqualität.

• Drallauslässe: Drallauslässe erzeugen eine intensive Vermischung der Zuluft mit der Raumluft. Sie eignen sich häufig für Deckenbereiche und variable Luftmengen. Eine falsche Einstellung kann Zugerscheinungen oder unzureichende Raumdurchspülung verursachen.

• Deckenauslässe: Deckenauslässe verteilen Zuluft über ein- oder mehrseitige Ausblasrichtungen. Die tatsächliche Luftverteilung hängt von Volumenstrom, Temperaturdifferenz, Deckenhöhe und Einbausituation ab.

• Schlitzdurchlässe: Schlitzdurchlässe integrieren sich in Decken oder Wände und ermöglichen eine gerichtete Luftführung. Verstellbare Elemente müssen entsprechend der geplanten Raumströmung eingestellt sein.

• Luftgitter: Luftgitter werden als Zu-, Ab- oder Überströmelemente eingesetzt. Lamellenstellung, freier Querschnitt und Sauberkeit beeinflussen Luftmenge und Strömungsrichtung.

• Düsen: Luftdüsen erzeugen große Wurfweiten und werden beispielsweise in hohen Hallen oder großen Räumen eingesetzt. Ausrichtung und Volumenstrom müssen an Heiz- und Kühlbetrieb angepasst werden.

• Abluftgitter: Abluftgitter nehmen Raumluft auf und führen sie in das Abluftsystem. Sie müssen frei von Blockierungen sein und sollten so angeordnet werden, dass eine wirksame Raumdurchströmung entsteht.

• Tellerventile: Tellerventile werden häufig in kleineren Räumen eingesetzt. Der Volumenstrom wird durch den Abstand des Ventiltellers eingestellt. Eine Veränderung der Stellung beeinflusst den hydraulischen Abgleich.

• Abluftdurchlässe: Abluftdurchlässe umfassen unterschiedliche Bauformen zur Erfassung von Raum- oder Prozessluft. Auswahl und Werkstoff müssen zur Luftbelastung und zum Reinigungsbedarf passen.

• Konstantvolumenstromregler: Konstantvolumenstromregler halten den Luftstrom innerhalb ihres Arbeitsbereichs weitgehend konstant. Sie eignen sich für Bereiche mit gleichbleibendem Luftbedarf.

• Variable Volumenstromregler: Variable Volumenstromregler passen den Luftstrom an Raumtemperatur, Luftqualität, Belegung oder andere Bedarfsgrößen an. Mindest- und Maximalvolumenstrom, Wirkrichtung und Regelsignal müssen korrekt eingestellt sein.

• Drosselorgane: Drosselorgane begrenzen oder gleichen Luftströme ab. Ihre Stellung ist zu dokumentieren, damit sie nach Wartungs- oder Reinigungsarbeiten nicht unbeabsichtigt verändert bleibt.

Die Mess-, Steuer- und Regelungstechnik koordiniert Luftmengen, Temperaturen, Feuchte, Drücke und Sicherheitsfunktionen. Für das Facility Management sind vollständige Messstellenlisten, Funktionsbeschreibungen, Regelparameter und Alarmprioritäten erforderlich.

• Temperaturfühler: Temperaturfühler messen Außen-, Zu-, Ab-, Fort- oder Raumlufttemperaturen sowie Wasser- und Registertemperaturen. Sie bilden die Grundlage für Heiz-, Kühl-, Frostschutz- und Wärmerückgewinnungsfunktionen.

• Feuchtefühler: Feuchtefühler erfassen die Luftfeuchte für Be- und Entfeuchtung sowie zur Taupunktüberwachung. Ihre Messwerte müssen regelmäßig mit Referenzmessungen verglichen werden.

• Drucksensoren: Drucksensoren messen Kanal-, Raum- oder Anlagendruck. Sie werden beispielsweise zur Ventilatorregelung oder zur Überwachung von Druckzonen eingesetzt.

• Differenzdrucksensoren: Differenzdrucksensoren erfassen Druckunterschiede an Filtern, Ventilatoren, Wärmetauschern oder zwischen Räumen. Verstopfte Messleitungen und falsche Nullpunkte können zu fehlerhaften Regelungen führen.

• Volumenstromsensoren: Volumenstromsensoren bestimmen den Luftstrom direkt oder über Differenzdruckmessungen. Messkreuz, Wirkdruckleitungen und Umrechnungsfaktoren müssen zur jeweiligen Einbausituation passen.

• CO₂-Sensoren: CO₂-Sensoren dienen häufig als Indikator für die belegungsabhängige Lüftung. Sie erfassen jedoch nicht automatisch alle Gerüche oder Schadstoffe. Positionierung, Kalibrierung und Regelgrenzen sind deshalb sorgfältig festzulegen.

• Luftqualitätssensoren: Luftqualitätssensoren erfassen je nach Ausführung Mischgase, flüchtige organische Verbindungen, Partikel oder weitere Parameter. Die Messgröße und die Grenzen der Sensorinterpretation müssen in der Betriebsdokumentation beschrieben sein.

• Klappenantriebe: Klappenantriebe positionieren Außenluft-, Umluft-, Fortluft-, Bypass- oder Volumenstromklappen. Drehmoment, Laufzeit, Endlagen und Sicherheitsstellung müssen zur Klappe und Funktion passen.

• Ventilantriebe: Ventilantriebe verändern den Heiz- oder Kühlmitteldurchfluss. Hub, Ansteuersignal, Rückmeldung und Notstellfunktion sind mit der Regelstrategie abzustimmen.

• Frequenzumrichter: Frequenzumrichter regeln die Drehzahl von Ventilatoren und Pumpen. Betriebsdaten wie Frequenz, Strom, Leistung und Störmeldungen sollten für Diagnose und Energiecontrolling verfügbar sein.

• Regler: Regler vergleichen Messwerte mit Sollwerten und erzeugen Stellbefehle. Regelparameter müssen so eingestellt sein, dass stabile Betriebszustände ohne unnötiges Schwingen oder häufiges Ein- und Ausschalten entstehen.

• Automationsstation: Die Automationsstation verarbeitet Sensorwerte, Regelalgorithmen, Zeitprogramme, Verriegelungen und Alarme. Softwarestände, Sicherungskopien, Datenpunktlisten und Zugriffsrechte sind kontrolliert zu verwalten.

• Schaltschrank: Der Schaltschrank enthält elektrische Schutz-, Schalt- und Automationskomponenten. Sauberkeit, Kühlung, Beschriftung, Berührungsschutz, Kabeleinführungen und elektrische Verbindungen sind regelmäßig zu prüfen.

• GLT-/BMS-Schnittstelle: Die Schnittstelle zur Gebäudeleittechnik überträgt Betriebszustände, Messwerte, Sollwerte und Alarme. Für einen zuverlässigen Betrieb sind eindeutige Datenpunktnamen, korrekte Einheiten, Zeitstempel, Alarmklassen und Bedienberechtigungen erforderlich.

Der Kältekreislauf transportiert Wärme von einem niedrigeren auf ein höheres Temperaturniveau. Die vier Hauptkomponenten arbeiten als geschlossenes System zusammen.

• Verdichter: Der Verdichter saugt Kältemitteldampf auf niedrigem Druckniveau an und verdichtet ihn auf ein höheres Druck- und Temperaturniveau. Er stellt den notwendigen Kältemittelumlauf sicher und zählt zu den energetisch und wirtschaftlich wichtigsten Komponenten.

• Verflüssiger: Der Verflüssiger gibt Wärme an Außenluft, Kühlwasser oder ein anderes Rückkühlmedium ab. Dabei kondensiert der zuvor verdichtete Kältemitteldampf.

• Expansionsorgan: Das Expansionsorgan reduziert Druck und Temperatur des flüssigen Kältemittels und dosiert den Massenstrom zum Verdampfer. Seine korrekte Regelung schützt den Verdichter und beeinflusst die Anlagenleistung.

• Verdampfer: Der Verdampfer nimmt Wärme aus Luft, Wasser, Sole oder einem Prozessmedium auf. Das Kältemittel verdampft dabei auf niedrigem Druckniveau.

• Kältemittel: Das Kältemittel transportiert die Wärme innerhalb des Kreislaufs. Auswahl, Füllmenge, Sicherheitsanforderungen und Materialverträglichkeit müssen zum Anlagendesign passen. Eingriffe in den Kältemittelkreis dürfen nur durch entsprechend qualifizierte Fachkräfte erfolgen.

• Rohrleitungen: Kältemittelleitungen verbinden die Hauptkomponenten. Dimensionierung, Leitungsführung, Dämmung, Dichtheit und Ölrückführung sind für einen stabilen Betrieb entscheidend.

• Armaturen: Armaturen ermöglichen Absperrung, Wartung, Regelung und Schutz des Kältemittelkreises. Falsche Stellungen oder undichte Spindeln können zu Betriebsstörungen und Kältemittelverlusten führen.

• Filtertrockner: Der Filtertrockner bindet Feuchtigkeit und hält Partikel oder Reaktionsprodukte zurück. Ein gesättigter oder zugesetzter Filtertrockner verursacht Druckabfall und kann das Expansionsorgan beeinträchtigen.

• Schauglas: Das Schauglas erlaubt eine Sichtkontrolle des Kältemittelzustands in der Flüssigkeitsleitung. Viele Ausführungen besitzen zusätzlich einen Feuchteindikator. Blasen müssen im Zusammenhang mit Betriebszustand und Anlagenkonzept bewertet werden.

• Flüssigkeitssammler: Der Flüssigkeitssammler nimmt flüssiges Kältemittel auf und gleicht Füllmengenänderungen aus. Er unterstützt eine sichere Versorgung des Expansionsorgans mit Flüssigkeit.

• Ölabscheider: Der Ölabscheider trennt mitgerissenes Verdichteröl aus dem Druckgas und führt es zum Verdichter zurück. Er ist besonders bei langen Leitungen, großen Systemen oder bestimmten Verdichterbauarten relevant.

Die Verdichterbauart beeinflusst Leistungsbereich, Teillastverhalten, Schall, Wartungsbedarf und Regelungsmöglichkeiten.a

• Scrollverdichter: Scrollverdichter verdichten das Kältemittel zwischen zwei spiralförmigen Elementen. Sie arbeiten kompakt und vergleichsweise vibrationsarm und werden häufig in kleineren und mittleren Kälte- und Klimasystemen eingesetzt.

• Hubkolbenverdichter: Hubkolbenverdichter verdichten das Kältemittel in Zylindern mithilfe bewegter Kolben. Sie bieten flexible Einsatzmöglichkeiten, besitzen jedoch mehr bewegte Teile und erfordern eine sorgfältige Überwachung von Ventilen, Öl und Schwingungen.

• Schraubenverdichter: Schraubenverdichter nutzen zwei ineinandergreifende Rotoren. Sie eignen sich für größere Leistungen und einen kontinuierlichen Kältemittelstrom. Ölsystem, Lager, Schieberregelung oder Drehzahlregelung sind wichtige Betriebspunkte.

• Turboverdichter: Turboverdichter beschleunigen den Kältemitteldampf mit einem Laufrad und wandeln die Geschwindigkeit in Druck um. Sie werden vor allem bei großen Leistungen eingesetzt und erfordern eine präzise Regelung der Betriebsgrenzen.

• Rollkolbenverdichter: Rollkolbenverdichter verdichten das Kältemittel in einem exzentrisch arbeitenden Verdichtungsraum. Sie werden häufig in kompakten Klima- und Wärmepumpensystemen verwendet.

• Elektromotor: Der Elektromotor treibt den Verdichtungsmechanismus an. Stromaufnahme, Wicklungstemperatur, Isolationszustand und Anlaufverhalten liefern wichtige Zustandsinformationen.

• Ölsystem: Das Ölsystem schmiert Lager und bewegte Teile, dichtet teilweise Verdichtungsräume ab und führt Wärme ab. Ölstand, Öltemperatur, Öldruck, Ölqualität und Rückführung sind zu überwachen.

• Kurbelgehäuseheizung: Die Kurbelgehäuseheizung verhindert während des Stillstands eine übermäßige Kältemittelanreicherung im Verdichteröl. Sie muss rechtzeitig vor dem Verdichterstart wirksam sein.

• Schwingungsdämpfer: Schwingungsdämpfer reduzieren die Übertragung von Verdichterschwingungen auf Rahmen, Rohrleitungen und Gebäude. Rohranschlüsse dürfen die Entkopplung nicht durch starre Verspannung aufheben.

• Temperatur- und Drucksensoren: Sensoren überwachen Saug-, Druckgas-, Öl- und Motortemperaturen sowie relevante Drücke. Sie dienen der Leistungsregelung, Diagnose und Sicherheitsabschaltung.

Verflüssiger übertragen die im Kältekreislauf aufgenommene Wärme an die Umgebung oder an einen separaten Rückkühlkreis.

• Luftgekühlter Verflüssiger: Ein luftgekühlter Verflüssiger gibt Wärme direkt an die Außenluft ab. Lamellenverschmutzung, blockierte Luftwege, falsche Ventilatordrehrichtung und hohe Umgebungstemperaturen erhöhen den Verflüssigungsdruck.

• Wassergekühlter Verflüssiger: Ein wassergekühlter Verflüssiger überträgt die Wärme auf Kühlwasser. Wasserqualität, Durchfluss, Ablagerungen und Funktion des Rückkühlsystems beeinflussen seine Leistung.

• Verdunstungsverflüssiger: Ein Verdunstungsverflüssiger kombiniert Wärmeübertragung an Luft mit Wasserverdunstung. Dadurch können niedrigere Rückkühltemperaturen erreicht werden. Wasseraufbereitung, Hygiene, Absalzung, Sprühsystem und Tropfenabscheider benötigen besondere Aufmerksamkeit.

• Trockenkühler: Ein Trockenkühler gibt Wärme aus einem Wasser- oder Glykolkreis über einen Lamellenwärmeübertrager an die Außenluft ab. Er benötigt kein Verdunstungswasser, seine Leistung hängt jedoch stark von der Außenlufttemperatur ab.

• Hybridkühler: Ein Hybridkühler kombiniert trockene und verdunstungsunterstützte Betriebsarten. Die Regelung muss Wasserverbrauch, Energiebedarf, Frostschutz und hygienische Anforderungen aufeinander abstimmen.

• Kühlturm: Ein Kühlturm kühlt Wasser hauptsächlich durch Verdunstung. Wasserverteilung, Füllkörper, Absalzung, Wasseraufbereitung, Ventilatoren und hygienisch sicherer Betrieb sind zentrale Aufgaben.

• Ventilatoren: Ventilatoren fördern Außenluft durch Verflüssiger oder Rückkühler. Drehzahlregelung, Laufradzustand, Motorstrom, Geräusch und Schwingungen sind zu überwachen.

• Pumpen: Pumpen zirkulieren Kühlwasser oder Glykol zwischen Verflüssiger und Rückkühler. Förderstrom, Differenzdruck, Dichtheit und Redundanzfunktion müssen dem Anlagenkonzept entsprechen.

• Wärmeübertrager: Zusätzliche Wärmeübertrager können Kältemittel-, Kühlwasser- und Gebäudekreise hydraulisch trennen. Verschmutzung und Ablagerungen verschlechtern den Wärmeübergang.

• Regelventile: Regelventile steuern Kühlwasser- oder Glykolströme und halten geeignete Verflüssigungsbedingungen aufrecht. Zu niedrige oder zu hohe Verflüssigungstemperaturen können den Betrieb beeinträchtigen.

Der Verdampfer ist die Wärmeaufnahmefläche des Kältekreislaufs. Seine Ausführung richtet sich nach dem zu kühlenden Medium und dem erforderlichen Leistungsbereich.

• Direktverdampfer: Beim Direktverdampfer verdampft das Kältemittel unmittelbar in einem Luft- oder Prozesswärmeübertrager. Kältemittelverteilung, Überhitzung und Vereisungsschutz sind entscheidend.

• Plattenwärmetauscher: Plattenwärmetauscher bestehen aus dünnen, profilierten Platten mit getrennten Strömungskanälen. Sie bieten kompakte Bauformen und gute Wärmeübertragung, reagieren jedoch empfindlich auf Verschmutzung und unzureichenden Durchfluss.

• Rohrbündelverdampfer: Ein Rohrbündelverdampfer überträgt Wärme zwischen Kältemittel und Wasser oder Sole über ein Bündel von Rohren. Er wird häufig bei größeren Kältemaschinen eingesetzt.

• Luftkühler: Ein Luftkühler besteht aus Verdampferregister und Ventilatoren und kühlt die Raum- oder Prozessluft direkt. In Kühlräumen sind Abtauung, Kondensatabführung und Vereisungszustand besonders wichtig.

• Wärmeübertrager: Die Wärmeübertragungsflächen müssen sauber, dicht und gleichmäßig durchströmt sein. Ölablagerungen, Verschmutzung oder Vereisung verringern die Leistung.

• Ventilatoren: Ventilatoren bewegen Luft über die Verdampferfläche. Ungleichmäßiger Luftstrom kann Vereisung, Temperaturunterschiede und reduzierte Leistung verursachen.

• Abtauheizung: Die Abtauheizung entfernt Eis von Luftkühlern. Abtauzeiten, Beendigungstemperatur und Tropfzeit müssen so eingestellt sein, dass Eis sicher entfernt und unnötiger Energieverbrauch vermieden wird.

• Kondensatwanne: Die Kondensatwanne sammelt Tau- und Abtauwasser. In kalten Bereichen kann eine Wannenheizung erforderlich sein.

• Kondensatableitung: Die Kondensatableitung muss auch bei niedrigen Umgebungstemperaturen frei bleiben. Begleitheizung, Dämmung und ausreichendes Gefälle können erforderlich sein.

• Temperaturfühler: Temperaturfühler steuern Kühlleistung, Abtauung und Frostschutz. Falsche Positionierung führt zu zu langen, zu kurzen oder unnötigen Abtauvorgängen.

Expansionsorgane dosieren den Kältemittelstrom zum Verdampfer und halten geeignete Verdampfungsbedingungen aufrecht.

• Thermostatisches Expansionsventil: Das thermostatische Expansionsventil regelt den Kältemittelstrom mechanisch anhand der Überhitzung am Verdampferausgang. Fühlerbefestigung, Druckausgleich und korrekte Ventilauswahl sind für die Funktion wesentlich.

• Elektronisches Expansionsventil: Das elektronische Expansionsventil wird über einen Schrittmotor oder einen vergleichbaren Antrieb positioniert. Es ermöglicht eine präzise Anpassung an wechselnde Lasten, benötigt jedoch zuverlässige Sensoren und eine korrekt parametrierte Regelung.

• Kapillarrohr: Das Kapillarrohr ist ein fest dimensioniertes Drosselorgan ohne aktive Regelung. Es wird vor allem in kleinen, werkseitig abgestimmten Systemen eingesetzt.

• Magnetventil: Das Magnetventil öffnet oder sperrt den Kältemittelstrom elektrisch. Es wird für Pump-down-Schaltungen, Leistungsstufen, Abtauung oder die Trennung einzelner Kreise eingesetzt.

• Druckregler: Druckregler halten bestimmte Verdampfungs-, Verflüssigungs- oder Kurbelgehäusedrücke ein. Einbauort und Regelbereich müssen zur vorgesehenen Funktion passen.

• Überhitzungsregler: Der Überhitzungsregler verarbeitet Druck- und Temperaturwerte, um die Überhitzung des Kältemitteldampfs zu bestimmen. Er steuert meist ein elektronisches Expansionsventil.

• Steuerelektronik: Die Steuerelektronik koordiniert Ventilposition, Sensorwerte, Startbedingungen und Schutzfunktionen. Spannungsversorgung, Parametrierung, Kommunikationsverbindung und Softwarestand sind zu dokumentieren.

Kältemittelleitungen transportieren das Kältemittel zwischen den Komponenten. Ihre Ausführung beeinflusst Druckverlust, Ölrückführung, Geräusch, Effizienz und Betriebssicherheit.

• Saugleitung: Die Saugleitung führt Kältemitteldampf vom Verdampfer zum Verdichter. Sie wird in der Regel gedämmt, um Wärmeeintrag und Kondensatbildung zu begrenzen. Leitungsführung und Gasgeschwindigkeit müssen eine zuverlässige Ölrückführung unterstützen.

• Druckgasleitung: Die Druckgasleitung transportiert heißen, hoch verdichteten Kältemitteldampf vom Verdichter zum Verflüssiger. Hohe Temperaturen, Schwingungen und thermische Ausdehnung sind bei Befestigung und Materialauswahl zu berücksichtigen.

• Flüssigkeitsleitung: Die Flüssigkeitsleitung führt flüssiges Kältemittel vom Verflüssiger oder Sammler zum Expansionsorgan. Druckverluste und Wärmeeintrag dürfen keine vorzeitige Dampfblasenbildung verursachen.

• Absperrventile: Absperrventile trennen Anlagenabschnitte für Wartung oder Reparatur. Ihre normale Betriebsstellung sollte eindeutig gekennzeichnet und gegen unbeabsichtigte Veränderung gesichert sein.

• Serviceventile: Serviceventile ermöglichen Druckmessungen, Evakuierung, Befüllung und Kältemittelrückgewinnung. Schutzkappen und Dichtflächen müssen unbeschädigt und dicht sein.

• Rückschlagventile: Rückschlagventile verhindern eine unerwünschte Umkehr des Kältemittelstroms. Sie werden unter anderem in Mehrverdichtersystemen, Heißgasleitungen oder Wärmepumpenschaltungen eingesetzt.

• Magnetventile: Magnetventile schalten Kältemittelströme abhängig von Betriebszustand und Regelanforderung. Spule, Ventilsitz und elektrische Ansteuerung sind typische Prüfpunkte.

• Sicherheitsventile: Sicherheitsventile begrenzen unzulässige Überdrücke. Sie dürfen nicht abgesperrt oder manipuliert werden. Abblaseleitungen müssen das Kältemittel entsprechend dem Sicherheitskonzept an einen geeigneten Ort führen.

• Filtertrockner: Der Filtertrockner schützt Expansionsorgan und Kältekreislauf vor Feuchtigkeit, Säuren und Partikeln. Temperatur- oder Druckunterschiede können auf eine Verstopfung hinweisen.

• Schauglas: Das Schauglas unterstützt die Beurteilung des Flüssigkeitszustands und gegebenenfalls der Feuchte. Die Beobachtung ist immer zusammen mit Druck-, Temperatur- und Lastdaten auszuwerten.

• Flüssigkeitssammler: Der Flüssigkeitssammler stellt eine ausreichende Flüssigkeitsreserve bereit und nimmt Kältemittel bei wechselnden Betriebszuständen auf.

• Saugakkumulator: Der Saugakkumulator hält flüssiges Kältemittel zurück, bevor es den Verdichter erreicht. Er schützt vor Flüssigkeitsschlägen, muss aber eine kontrollierte Öl- und Kältemittelrückführung ermöglichen.

• Ölabscheider: Der Ölabscheider reduziert den Öltransport in den Kältekreislauf. Eine fehlerhafte Ölrückführung kann sowohl Verdichterschäden als auch Leistungseinbußen an Wärmeübertragern verursachen.

Der Kaltwasser- oder Solekreis transportiert die erzeugte Kälte von der Kältemaschine zu Kühlregistern, Umluftkühlern oder Prozessverbrauchern.

• Kaltwasserpumpen: Kaltwasserpumpen fördern Wasser durch Erzeuger, Leitungsnetz und Verbraucher. Drehzahl, Förderstrom und Differenzdruck werden häufig bedarfsabhängig geregelt.

• Solepumpen: Solepumpen fördern Wasser-Glykol-Gemische oder andere frostgeschützte Wärmeträger. Viskosität und Konzentration beeinflussen Pumpenleistung, Wärmeübertragung und Frostschutz.

• Rohrleitungen: Rohrleitungen müssen für Druck, Temperatur und Medium geeignet sein. Kaltwasserleitungen benötigen eine geschlossene, dampfdichte Dämmung, um Kondensat und Korrosion zu vermeiden.

• Verteiler und Sammler: Verteiler und Sammler führen mehrere Erzeuger- oder Verbraucherkreise zusammen. Eindeutige Kennzeichnung und zugängliche Absperrungen erleichtern Betrieb und Fehlersuche.

• Absperrarmaturen: Absperrarmaturen ermöglichen die Trennung von Komponenten oder Teilnetzen. Ihre Stellungen müssen dokumentiert werden, insbesondere in Anlagen mit redundanten Pumpen oder mehreren Erzeugern.

• Regelventile: Regelventile steuern den Volumenstrom zu den Verbrauchern. Ventilautorität, Dimensionierung und hydraulischer Abgleich beeinflussen die Regelqualität.

• Rückschlagventile: Rückschlagventile verhindern Rückströmungen durch stillstehende Pumpen oder parallele Erzeuger. Fehlfunktionen können unerwünschte Umlaufströmungen verursachen.

• Schmutzfänger: Schmutzfänger halten Partikel aus Pumpen, Ventilen und Wärmeübertragern zurück. Sie sind regelmäßig zu kontrollieren und zu reinigen, ohne den Anlagenkreis unnötig mit Luft zu belasten.

• Ausdehnungsgefäße: Ausdehnungsgefäße nehmen temperaturbedingte Volumenänderungen auf und stabilisieren den Systemdruck. Vordruck, Membran und Anschluss an den hydraulischen Neutralpunkt sind zu prüfen.

• Entlüfter: Entlüfter entfernen Luft aus dem Wasserkreis. Luftansammlungen verursachen Geräusche, Korrosion, Durchflussmangel und reduzierte Wärmeübertragung.

• Durchflussmesser: Durchflussmesser erfassen den Volumen- oder Massenstrom. Sie unterstützen hydraulischen Abgleich, Leistungsberechnung, Störungsdiagnose und Energiecontrolling.

Sicherheits- und Überwachungseinrichtungen schützen Personen, Umwelt und Anlage vor unzulässigen Betriebszuständen. Sicherheitsketten müssen unabhängig von der normalen Regelung wirksam und regelmäßig geprüft werden.

• Hochdruckschalter: Der Hochdruckschalter schaltet den Verdichter bei unzulässig hohem Verflüssigungsdruck ab. Ursachen können verschmutzte Verflüssiger, ausgefallene Ventilatoren, fehlender Kühlwasserstrom oder Überfüllung sein.

• Niederdruckschalter: Der Niederdruckschalter reagiert auf einen zu niedrigen Saug- oder Verdampfungsdruck. Mögliche Ursachen sind Kältemittelmangel, unzureichender Luft- oder Wasserstrom, Vereisung oder ein geschlossenes Ventil.

• Drucktransmitter: Drucktransmitter liefern kontinuierliche Messwerte für Regelung, Leistungsanpassung und Diagnose. Messbereich, Nullpunkt und Signalqualität müssen überprüfbar sein.

• Temperaturfühler: Temperaturfühler überwachen Kältemittel-, Wasser-, Luft-, Motor- und Öltemperaturen. Sie ermöglichen eine frühzeitige Erkennung von Überhitzung, Vereisung oder unzureichender Wärmeübertragung.

• Temperaturbegrenzer: Temperaturbegrenzer unterbrechen den Betrieb bei unzulässigen Temperaturen. Sie können eine manuelle Rückstellung erfordern und dürfen nicht ohne Ursachenklärung zurückgesetzt werden.

• Frostschutz: Frostschutzfunktionen verhindern das Einfrieren von Wasser, Sole oder Wärmeübertragern. Dazu gehören Temperaturüberwachung, Pumpennachlauf, Ventilöffnung, Heizungen und gegebenenfalls die Abschaltung von Ventilatoren.

• Strömungswächter: Strömungswächter bestätigen einen Mindestdurchfluss von Wasser, Sole oder Luft. Fehlt der erforderliche Durchfluss, muss die Kälteerzeugung gesperrt oder abgeschaltet werden.

• Sicherheitsventile: Sicherheitsventile öffnen bei Überschreiten eines festgelegten Drucks. Auslegung, Einbau, Prüfstatus und sichere Ableitung müssen Bestandteil der Anlagendokumentation sein.

• Kältemitteldetektoren: Kältemitteldetektoren erkennen austretendes Kältemittel in Technikräumen oder überwachten Bereichen. Sensortyp, Anordnung und Alarmschwellen müssen zum verwendeten Kältemittel und zur Raumgeometrie passen.

• Leckageüberwachung: Die Leckageüberwachung kann direkt über Gassensoren oder indirekt über Druck-, Füllstands- und Betriebsdaten erfolgen. Alarme müssen eindeutig weitergeleitet und mit festgelegten Maßnahmen verknüpft sein.

• Not-Aus-Einrichtungen: Not-Aus-Einrichtungen bringen die Anlage in einen definierten sicheren Zustand. Dabei ist festzulegen, welche Komponenten abgeschaltet werden und welche Sicherheitseinrichtungen, beispielsweise Lüftung oder Alarmierung, weiterarbeiten müssen.

Elektrische und regelungstechnische Komponenten versorgen, schalten, schützen und steuern Verdichter, Pumpen, Ventilatoren, Ventile und Sicherheitseinrichtungen.

• Schaltschrank: Der Schaltschrank enthält Leistungs-, Schutz- und Steuerkomponenten. Temperatur, Belüftung, Sauberkeit, Klemmen, Beschriftung und Schutz gegen unbefugten Zugriff sind zu kontrollieren.

• Leistungsschütze: Leistungsschütze schalten Motoren, Heizungen und andere Verbraucher. Kontaktabbrand, lose Anschlüsse und ungewöhnliche Schaltgeräusche weisen auf Verschleiß hin.

• Motorschutz: Motorschutzeinrichtungen schützen Motoren vor Überlast, Phasenausfall, Blockieren oder unzulässigen Temperaturen. Einstellwerte müssen zu den tatsächlichen Motordaten passen.

• Sicherungen: Sicherungen schützen Leitungen und Komponenten vor Überstrom und Kurzschluss. Ersatzsicherungen müssen Typ, Auslösecharakteristik und Bemessungsstrom entsprechen.

• Frequenzumrichter: Frequenzumrichter regeln Verdichter, Pumpen oder Ventilatoren. Parametrierung, Kühlung, Netzqualität, Motordaten und Störhistorie sind wichtige Instandhaltungsinformationen.

• Kältemaschinenregelung: Die Kältemaschinenregelung koordiniert Verdichter, Pumpen, Ventilatoren, Ventile und Sicherheitsketten. Sie berücksichtigt Lastanforderung, Betriebsgrenzen, Mindestlaufzeiten und Startreihenfolgen.

• Temperaturregelung: Die Temperaturregelung hält Kaltwasser-, Sole-, Luft- oder Raumtemperaturen auf dem erforderlichen Niveau. Sollwerte und Hysteresen müssen zum Versorgungskonzept passen.

• Druckregelung: Die Druckregelung beeinflusst Verdichterleistung, Verflüssigerventilatoren oder Ventile. Ziel ist ein stabiler Betrieb innerhalb zulässiger Saug- und Verflüssigungsbedingungen.

• Leistungsregelung: Die Leistungsregelung passt die Kälteleistung an den Bedarf an. Sie kann über Ein- und Ausschalten, Stufung, Drehzahlregelung, Schieberstellung oder variable Kältemittelmengen erfolgen.

• Bedienpanel: Das Bedienpanel zeigt Betriebszustände, Sollwerte, Messwerte und Störungen an. Zugriffsrechte und Bedienebenen müssen so organisiert sein, dass unbefugte Änderungen verhindert werden.

• GLT-/BMS-Anbindung: Die GLT-/BMS-Anbindung ermöglicht zentrale Überwachung, Alarmierung, Zeitprogramme und Trendaufzeichnung. Lokale Sicherheitsfunktionen dürfen nicht ausschließlich von der übergeordneten Leittechnik abhängen.

Split-Systeme bestehen aus mindestens einem Außen- und einem Innengerät. Multi-Split-Systeme versorgen mehrere Innengeräte, während VRF-/VRV-Systeme den Kältemittelstrom bedarfsgerecht über ein größeres Gerätenetz verteilen.

• Verdichter: Der Verdichter erzeugt den Kältemittelumlauf und passt seine Leistung bei vielen Systemen über Drehzahlregelung an den Bedarf an.

• Verflüssiger: Im Kühlbetrieb gibt der Verflüssiger Wärme an die Außenluft ab. Bei umkehrbaren Wärmepumpensystemen kann derselbe Wärmeübertrager im Heizbetrieb als Verdampfer arbeiten.

• Ventilator: Der Ventilator bewegt Außenluft über den Wärmeübertrager. Verschmutzung, blockierte Ansaugwege und unzureichende Abstände zu Wänden beeinträchtigen Leistung und Schallverhalten.

• Expansionskomponenten: Expansionsventile dosieren den Kältemittelstrom in Abhängigkeit von Betriebsart und Last. In komplexen Systemen können mehrere elektronische Expansionsventile vorhanden sein.

• Steuerung: Die Außengerätesteuerung koordiniert Verdichter, Ventilatoren, Ventile, Abtauung und Kommunikation mit den Innengeräten. Fehlercodes müssen mit Herstellerdokumentation und Messwerten bewertet werden.

• Verdampfer: Der Verdampfer nimmt im Kühlbetrieb Wärme aus der Raumluft auf. Im Heizbetrieb kann er bei reversiblen Anlagen als Verflüssiger arbeiten.

• Ventilator: Der Ventilator führt Raumluft über Filter und Wärmeübertrager. Laufradverschmutzung verursacht häufig sinkenden Luftstrom, Geräusche und reduzierte Leistung.

• Filter: Der Filter hält Staub aus Raumluft und Wärmeübertrager zurück. Er muss entsprechend Nutzung und Herstellerangaben gereinigt oder ersetzt werden.

• Kondensatwanne: Die Kondensatwanne sammelt das im Kühlbetrieb entstehende Wasser. Verschmutzungen können Gerüche, Überlaufen und mikrobiologische Ablagerungen verursachen.

• Kondensatpumpe: Die Kondensatpumpe fördert Kondensat, wenn ein freier Ablauf im Gefälle nicht möglich ist. Schwimmerschalter, Pumpe, Rückschlagfunktion und Ablaufleitung sind regelmäßig zu testen.

• Regelung: Die Innengeräteregelung steuert Raumtemperatur, Ventilatorstufe, Klappen und Kommunikation. Lokale Bedieneinheiten, Zentralregler und Gebäudeleittechnik müssen widerspruchsfrei parametriert sein.

• Kältemittelleitungen: Kältemittelleitungen verbinden Außen- und Innengeräte. Rohrdurchmesser, zulässige Längen, Höhendifferenzen, Dämmung und zusätzliche Kältemittelfüllung müssen dem Systemdesign entsprechen.

• Abzweigverteiler: Abzweigverteiler verteilen den Kältemittelstrom auf mehrere Innengeräte oder Systemzweige. Einbaulage, Dimensionierung und Lötqualität beeinflussen die Kältemittelverteilung.

• Kommunikationsleitungen: Kommunikationsleitungen übertragen Steuer- und Statussignale zwischen den Geräten. Polarität, Abschirmung, Topologie, Adressierung und Trennung von Leistungsleitungen müssen eingehalten werden.

• Kondensatleitungen: Kondensatleitungen führen Wasser aus den Innengeräten ab. Sie benötigen ausreichendes Gefälle, geeignete Siphons beziehungsweise Belüftung und zugängliche Reinigungsmöglichkeiten.

Eine strukturierte Anlagenhierarchie bildet die Grundlage für Wartungsplanung, Kostenverfolgung, Störungsstatistik, Ersatzteilmanagement und Betreiberverantwortung.

• Hauptanlage: Die Hauptanlage wird entsprechend ihrer übergeordneten Versorgungsaufgabe erfasst, beispielsweise „RLT-Anlage Bürotrakt Ost“ oder „Kältezentrale Produktion“.

• Gerät oder technische Einheit: Auf dieser Ebene werden physisch oder funktional eigenständige Einheiten erfasst, etwa RLT-Gerät, Kältemaschine, Rückkühler, Außengerät oder Pumpenstation.

• Baugruppe: Die Baugruppe beschreibt einen klaren Funktionsabschnitt des Geräts, beispielsweise Filtersektion, Ventilatorsektion, Verdichtereinheit oder Hydraulikmodul.

• Einzelkomponente: Einzelkomponenten werden separat erfasst, wenn sie eigene Prüf-, Wartungs-, Ersatzteil- oder Störungsanforderungen besitzen. Dazu gehören Motoren, Pumpen, Ventile, Sensoren, Verdichter und Sicherheitseinrichtungen.

Jedes relevante Objekt sollte mindestens eine eindeutige Anlagenkennzeichnung, Standortangabe, Hersteller- und Typinformation, Seriennummer, Baujahr oder Inbetriebnahmedatum, technische Kenndaten, Wartungsintervall, Kritikalität und Verknüpfung zur Dokumentation erhalten. Bei Kälteanlagen gehören zusätzlich Kältemittelart, dokumentierte Füllmenge und Kreiszuordnung zu den wesentlichen Stammdaten.

Die Hierarchie sollte in Wartungsaufträgen, Störmeldungen, Messwerten und Ersatzteilzuordnungen identisch verwendet werden. Dadurch lässt sich erkennen, ob ein Fehler eine einzelne Komponente betrifft oder wiederholt innerhalb einer bestimmten Baugruppe beziehungsweise Hauptanlage auftritt.

• Filter: Filter entfernen Partikel oder gasförmige Verunreinigungen und schützen Luftqualität sowie Anlagenkomponenten. Filtertyp, Dichtsitz und Differenzdruck sind wesentliche Betriebsdaten.

• Ventilatoren: Ventilatoren erzeugen den Luftstrom und überwinden die Druckverluste der Anlage. Volumenstrom, Druck, Stromaufnahme, Schwingungen und Geräusch liefern wichtige Zustandsinformationen.

• Motoren und Frequenzumrichter: Motoren stellen die Antriebsleistung bereit, während Frequenzumrichter die Drehzahl an den Bedarf anpassen. Parametrierung, Kühlung und elektrische Schutzfunktionen müssen dokumentiert sein.

• Heiz- und Kühlregister: Register regeln Lufttemperatur und übernehmen bei Kühlung gegebenenfalls die Entfeuchtung. Wärmeübertragungsflächen, Durchfluss, Ventile, Frostschutz und Kondensatableitung sind regelmäßig zu prüfen.

• Wärmerückgewinnung: Wärmerückgewinnungssysteme übertragen Energie zwischen Außen- und Abluft. Leistungsfähigkeit, Verschmutzung, Frostschutz, Bypass und Antrieb bestimmen den zuverlässigen Betrieb.

• Befeuchtung und Entfeuchtung: Diese Komponenten halten Feuchtewerte innerhalb der vorgegebenen Grenzen. Wasserqualität, Hygiene, Taupunktkontrolle und Kondensatmanagement haben hohe Priorität.

• Klappen: Klappen sperren, mischen, verteilen oder regeln Luftströme. Antriebe, Endlagen, Dichtheit und Sicherheitsstellungen sind funktionsrelevant.

• Kanäle und Luftdurchlässe: Kanäle transportieren die Luft, Luftdurchlässe übergeben oder erfassen sie im Raum. Dichtheit, Sauberkeit, Dämmung, Einstellung und Zugänglichkeit beeinflussen Leistung und Behaglichkeit.

• Brandschutzklappen: Brandschutzklappen sichern Durchdringungen von brandschutztechnisch wirksamen Bauteilen. Einbauzustand, Auslösung, Schließfunktion, Zugänglichkeit und Dokumentation müssen vollständig sein.

• Sensorik und Regelung: Sensoren, Regler und Aktoren halten die Anlage im vorgesehenen Betriebszustand. Kalibrierung, Datenqualität, Alarmmanagement und Funktionsbeschreibungen sind zentrale Aufgaben des technischen Betriebs.

• Verdichter: Verdichter stellen den Kältemittelumlauf und das erforderliche Druckniveau her. Ölversorgung, Temperaturen, Drücke, Stromaufnahme und Schwingungen sind zentrale Zustandsgrößen.

• Verflüssiger: Verflüssiger geben die aufgenommene Wärme an Luft oder Wasser ab. Saubere Wärmeübertragungsflächen und ausreichende Luft- beziehungsweise Wasserströme verhindern hohe Betriebsdrücke.

• Verdampfer: Verdampfer nehmen Wärme aus Luft, Wasser, Sole oder Prozessen auf. Durchfluss, Überhitzung, Vereisung, Sauberkeit und Kondensatableitung bestimmen ihre Leistung.

• Expansionsorgane: Expansionsorgane reduzieren den Kältemitteldruck und dosieren den Massenstrom. Eine stabile Überhitzungsregelung schützt den Verdichter und verbessert die Effizienz.

• Kältemittelleitungen und Armaturen: Leitungen und Armaturen verbinden, trennen und schützen den Kältemittelkreis. Dichtheit, Dämmung, Befestigung, Ventilstellung und Ölrückführung sind zu überwachen.

• Pumpen und Verteiler: Pumpen, Verteiler und Sammler transportieren Kaltwasser oder Sole zu den Verbrauchern. Hydraulischer Abgleich, Druckhaltung, Entlüftung und Durchflussmessung unterstützen einen stabilen Betrieb.

• Rückkühler: Rückkühler führen die Wärme der Kälteanlage an die Umgebung ab. Ventilatoren, Pumpen, Wasserqualität, Wärmeübertrager und Regelung beeinflussen Verflüssigungsbedingungen und Energiebedarf.

• Sicherheitseinrichtungen: Druckschalter, Temperaturbegrenzer, Sicherheitsventile, Strömungswächter und Kältemitteldetektoren verhindern oder begrenzen gefährliche Betriebszustände. Prüfungen und Alarmmaßnahmen müssen nachvollziehbar dokumentiert werden.

• Sensorik und Regelung: Druck-, Temperatur-, Durchfluss- und Füllstandsdaten bilden die Grundlage für Leistungsregelung, Diagnose und Sicherheitsfunktionen. Trends und Alarmhistorien unterstützen eine zustandsorientierte Instandhaltung.

• Split-, Multi-Split- und VRF/VRV-Komponenten: Diese Systeme kombinieren Außen- und Innengeräte über Kältemittel- und Kommunikationsleitungen. Wärmeübertrager, Ventilatoren, Filter, Kondensatsysteme, elektronische Expansionsventile und Steuerungen müssen als zusammenhängendes System verwaltet werden.
