Eine kompakte Anlage nutzt die verfügbare Fläche nur dann sinnvoll, wenn sie sicher bedient, gereinigt und instand gehalten werden kann. Zur benötigten Technikfläche gehören deshalb auch Arbeitsräume, Transportwege und die Möglichkeit, größere Bauteile auszubauen. Diese Flächen werden früh mit der Architektur abgestimmt. Ein geringer Gerätefußabdruck kann durch hohe Luftgeschwindigkeiten, Druckverluste oder aufwendige Wartungszugänge zusätzliche Betriebskosten verursachen. Flächeneffizienz wird daher als Verhältnis zwischen beanspruchtem Raum und dauerhaft erbrachter Funktion bewertet. Eine vermeintlich freie Fläche ist keine nutzbare Reserve, wenn sie für Sicherheit, Luftführung oder spätere Arbeiten erforderlich bleibt.

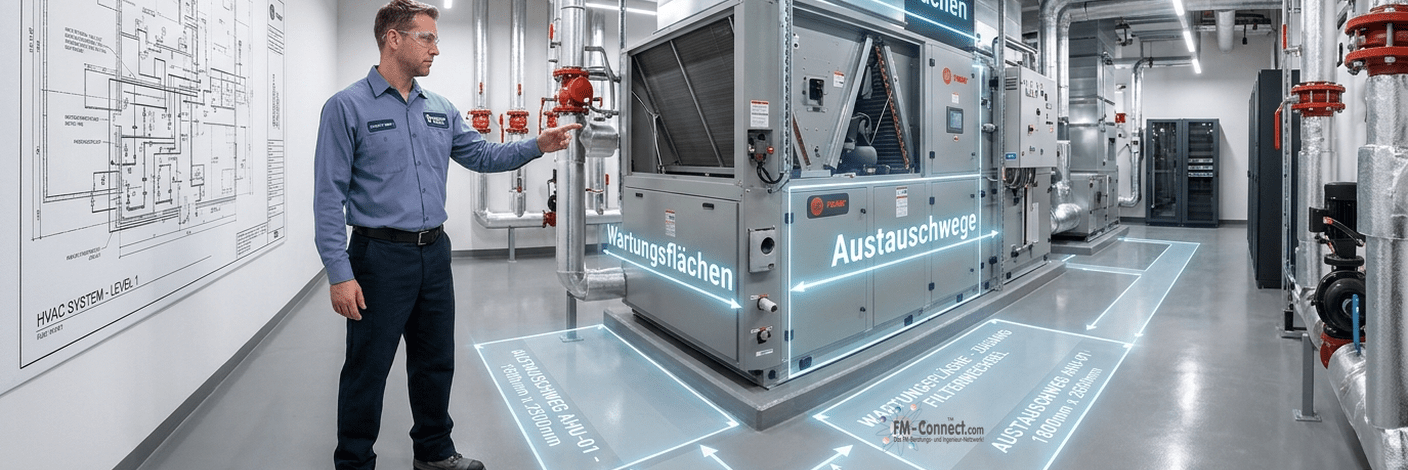

Technikflächen dauerhaft zugänglich und nutzbar planen
Raumhöhe, Tragfähigkeit, Öffnungen und Erschließung bestimmen die mögliche Anlagenanordnung. Für schwere Aggregate werden Aufstelllasten und Transportzustände mit der Tragwerksplanung geklärt. Ebenso sind Entwässerung, sichere Beleuchtung, Stromanschlüsse für Arbeiten und Schutz gegen unbefugten Zugang zu berücksichtigen. Außen aufgestellte Anlagen benötigen geeignete Abstände und sichere Erreichbarkeit bei ungünstiger Witterung. Schächte und Durchführungen werden einschließlich Dämmung, Brandschutz und Montagebedarf bemessen. Ein geometrisch passendes Gerät kann im Betrieb ungeeignet sein, wenn Türen nicht vollständig öffnen oder Filter nur über benachbarte empfindliche Einrichtungen transportiert werden können.
Raumbedarf
Prüfbarer Maßstab
Bedienung
Sicher erreichbare Funktionen
Wartung
Vollständig ausführbare Arbeiten
Austausch
Durchgängiger Transportweg
Erweiterung
Freigehaltene nutzbare Anschlüsse
Austausch anhand realer Bauteile durchdenken
Die Planung prüft den Weg wesentlicher austauschbarer Komponenten vom Einbauort bis zur Übergabe an ein Transportmittel. Maßgeblich sind tatsächliche Abmessungen, Gewichte und zulässige Transportlagen. Wärmeübertrager, Ventilatoren und Verdichter können andere Anforderungen stellen als die ursprüngliche Anlieferung des Gesamtgeräts. Notwendige Hebezeuge, Anschlagpunkte und temporäre Öffnungen werden abgestimmt. Abnehmbare Bauteile erhalten einen sicher nutzbaren Ausbauweg. Wenn für einen Austausch Nachbaranlagen stillgesetzt werden müssten, ist dies als Betriebsabhängigkeit zu bewerten. Die Austauschplanung wird mit Zeichnungen und bei kritischen Punkten durch eine räumliche Prüfung nachvollziehbar belegt.
Luftwege und Wartungsflächen gemeinsam ordnen
Kurze Luftwege können Druckverluste reduzieren, müssen jedoch mit Schallschutz, Brandschutz und Reinigungszugang vereinbar bleiben. Vor Wärmeübertragern, Filtern und Messstrecken sind geeignete Strömungsbedingungen sicherzustellen. Zusätzliche Leitungen und Kabeltrassen dürfen diese Bereiche später nicht verengen. Raumreserven werden deshalb nach ihrer Funktion gekennzeichnet, etwa als Austauschfläche, Luftführung oder Erweiterungsbereich. Auch der Zugang zu Absperrungen und Sicherheitsfunktionen bleibt sichtbar. Die Planung vermeidet Kreuzungen, bei denen austretendes Wasser empfindliche elektrische Einrichtungen treffen könnte. So entstehen räumliche Lösungen, deren Qualität sich im täglichen Betrieb und bei seltenen Eingriffen gleichermaßen bewährt.
Nutzbarkeit bei Übergabe praktisch bestätigen
Die Übernahmeprüfung kontrolliert die vorgesehenen Wege und Arbeitsräume am ausgeführten Zustand. Dabei werden typische Wartungshandlungen durchgesprochen und kritische Bewegungen praktisch erprobt. Ein im Modell freier Bereich kann durch nachträglich eingebaute Trassen oder andere Gewerke unbrauchbar geworden sein. Festgestellte Einschränkungen werden vor der endgültigen Übergabe geklärt. Das Betriebskonzept regelt anschließend, welche Flächen dauerhaft freizuhalten sind und wer bauliche Änderungen beurteilt. Auch eine spätere Lagerung von Material kann die Betriebsfähigkeit beeinträchtigen. Die Flächenordnung bleibt deshalb Teil der laufenden Anlagenorganisation und endet nicht mit der baulichen Fertigstellung.
